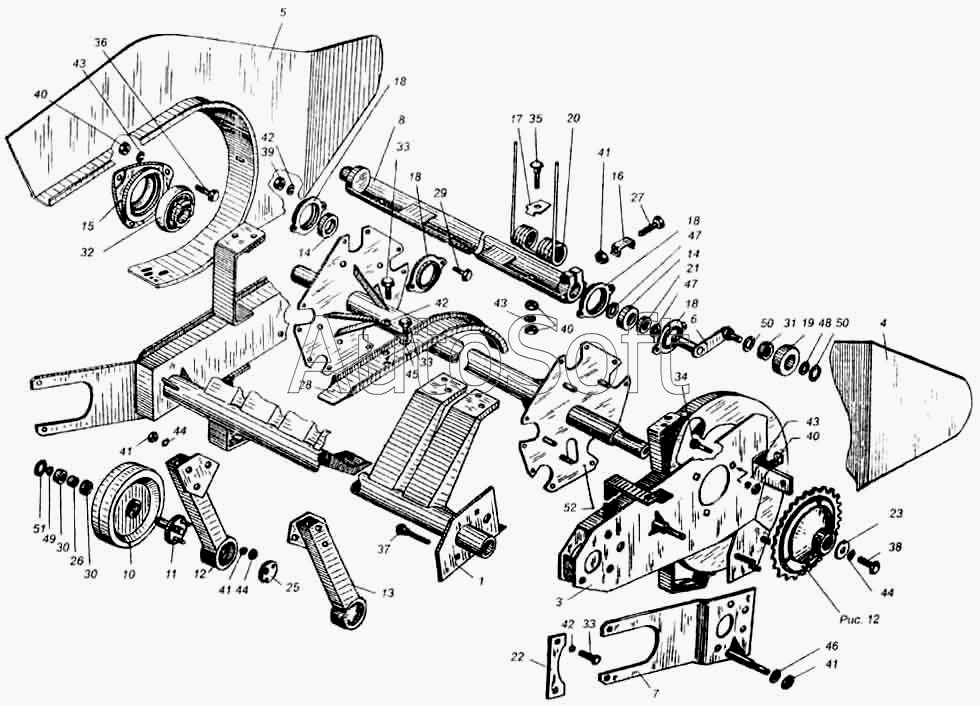

Каталог запасных частей к технике: Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш») ПРФ-110, ПРФ-145 (2003). Подборщик ПР-1,4.06.00.000
39
27
28
29
29
30
30
31
32
33
33
33
34
35
36
37
38
27
40
40
40
41
41
41
41
42
42
42
43
43
43
44
44
44
45
46
47
47
48
49
50
50
51
52
15
3
4
5
6
7
8
10
11
12
13
14
14
1
15
16
17
18
18
18
18
18
19
20
21
22
23
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***0 | Труба с кронштейнами | |
| 2 | П***0 | Вал с дисками | |
| 3 | П***0 | Боковина правая | |
| 4 | П***0 | Щит правый | |
| 5 | П***0 | Щит левый | |
| 6 | П***0 | Кулачок ПР 07.00.080-Кулачок с роликом | |
| 7 | П***0 | Кронштейн | |
| 8 | П***1 | Державка зубьев | |
| 9 | П***0 | Муфта предохранительная (см. рис. 12) | |
| 10 | П***0 | Колесо | |
| 11 | П***0 | Ось с шайбой (ПР-1,4.00.25.000-Опора) | |
| 12 | П***0 | Стойка (ПР-1,4.00.25.000-Опора) | |
| 13 | П***1 | Стойка (ПР-1,4.00.25.000-01-Опора) | |
| 14 | П***2 | Подшипник | |
| 15 | Н***5 | Корпус подшипника | |
| 15 | П***4 | Корпус подшипника | |
| 16 | П***3 | Шайба | |
| 17 | П***8 | Шайба зуба | |
| 18 | Н***2 | Полукорпус | |
| 18 | П***6 | Полукорпус | |
| 19 | П***5 | Ролик | |
| 20 | П***7 | Зуб пружинный | |
| 21 | П***3 | Втулка | |
| 22 | П***7 | Ригель | |
| 23 | П***3 | Шайба | |
| 24 | П***4 | Шайба стопорная | |
| 25 | П***1 | Шайба ПР- 1,4.00.25.000/01 | |
| 26 | П***3 | Втулка | |
| 27 | М***5 | Болт спец. М12х75 | |
| 27 | П***6 | Болт спец. М12х75 | |
| 28 | П***8 | Скат | |
| 29 | М***2 | Болт специальный | |
| 29 | П***2 | Болт специальный | |
| 30 | 1***4 | Подшипник | |
| 31 | 1***2 | Подшипник | |
| 32 | 1***7 | Подшипник | |
| 33 | М***6 | Болт | |
| 34 | М***2 | Болт | |
| 35 | М***2 | Болт | |
| 36 | М***2 | Болт | |
| 37 | М***2 | Болт | |
| 38 | М***6 | Болт | |
| 39 | М***5 | Гайка | |
| 40 | М***5 | Гайка | |
| 41 | М***5 | Гайка | |
| 42 | 8***2 | Шайба | |
| 43 | 1***2 | Шайба | |
| 44 | 1***2 | Шайба | |
| 45 | 8***1 | Шайба | |
| 46 | 1***1 | Шайба | |
| 47 | 3***1 | Шайба | |
| 48 | В***0 | Кольцо | |
| 49 | А***2 | Кольцо | |
| 50 | В***1 | Кольцо | |
| 51 | А***3 | Кольцо | |
| 52 | П***А | Вал с дисками |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
