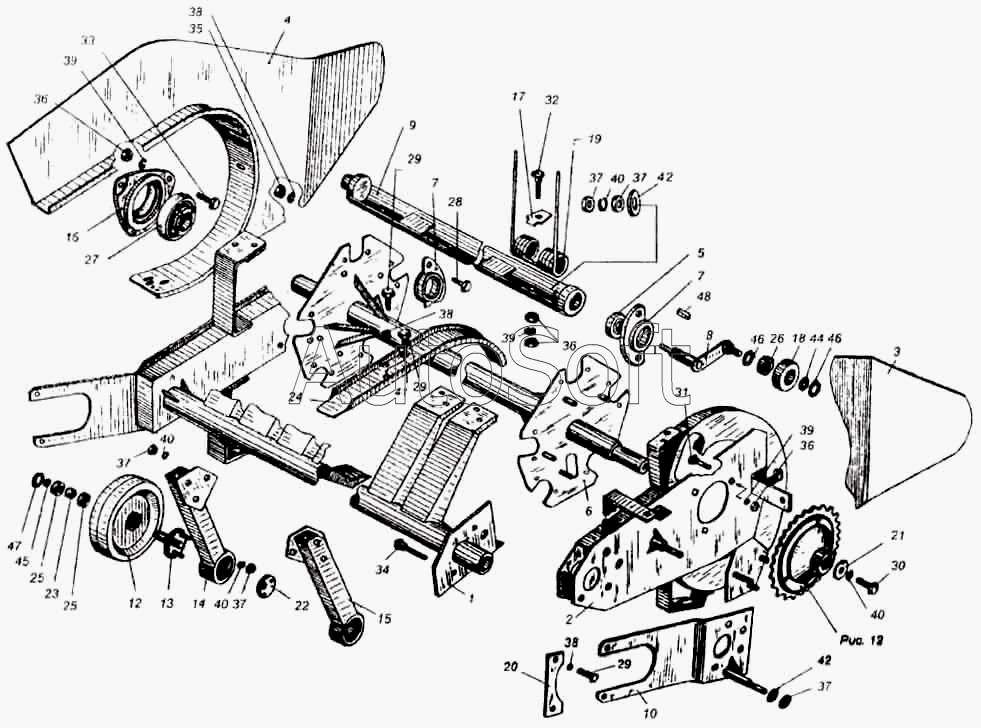

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***0 | Труба с кронштейнами | |
| 2 | П***0 | Боковина правая | |
| 3 | П***0 | Щит правый | |
| 4 | П***0 | Щит левый | |
| 5 | П***0 | Подшипник | |
| 6 | П***0 | Вал с дисками | |
| 7 | П***0 | Корпус подшипника | |
| 8 | П***0 | Кулачок (ПР- 1,4.12.01.050-кулачок с роликом) | |
| 9 | П***0 | Державка зубьев (ПР-1,4.12.0 1.030- граблина) | |
| 10 | П***0 | Кронштейн | |
| 11 | П***0 | Муфта предохранительная (см. рис. 12) | |
| 12 | П***0 | Колесо (ПР-1,4.00.25.000-Опора) | |
| 13 | П***0 | Ось с шайбой (ПР-1,4.00.25.000-Опора) | |
| 14 | П***0 | Стойка (ПР-1,4.00.25.000-Опора) | |
| 15 | П***1 | Стойка (ПР-1,4.00.25.000-01-Опора) | |
| 16 | Н***5 | Корпус подшипника | |
| 16 | П***4 | Корпус подшипника | |
| 17 | П***8 | Шайба зуба | |
| 18 | П***5 | Ролик | |
| 19 | П***7 | Зуб пружинный | |
| 20 | П***7 | Ригель | |
| 21 | П***3 | Шайба | |
| 22 | П***1 | Шайба | |
| 23 | П***3 | Втулка | |
| 24 | П***8 | Скат | |
| 25 | 1***4 | Подшипник | |
| 26 | 1***2 | Подшипник | |
| 27 | 1***7 | Подшипник | |
| 28 | М***6 | Болт | |
| 29 | М***6 | Болт | |
| 30 | М***6 | Болт | |
| 31 | М***2 | Болт | |
| 32 | М***2 | Болт | |
| 33 | М***2 | Болт | |
| 34 | М***2 | Болт | |
| 35 | М***5 | Гайка | |
| 36 | М***5 | Гайка | |
| 37 | М***5 | Гайка | |
| 38 | 8***2 | Шайба | |
| 39 | 1***2 | Шайба | |
| 40 | 1***2 | Шайба | |
| 41 | 8***1 | Шайба | |
| 42 | 1***1 | Шайба | |
| 43 | 1***8 | Шайба | |
| 44 | В***0 | Кольцо | |
| 45 | А***2 | Кольцо | |
| 46 | В***1 | Кольцо | |
| 47 | А***3 | Кольцо | |
| 48 | 2***0 | Шпонка |
