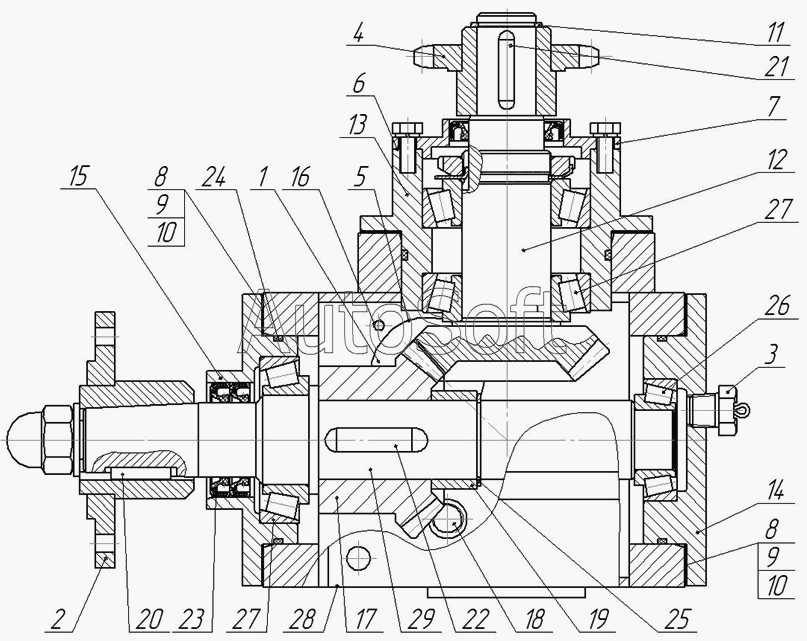

Каталог запасных частей к технике: Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш») МТТ-4У (2008). Редуктор привода тарелки
16
29
29
28
28
27
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
10
9
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***0 | Крышка | |
| 2 | М***0 | Фланец | |
| 3 | К***0 | Сапун | |
| 4 | О***3 | Звёздочка | |
| 5 | М***1 | Прокладка | |
| 6 | М***2 | Прокладка | |
| 7 | М***1 | Крышка | |
| 8 | М***2 | Прокладка | |
| 9 | М***1 | Прокладка S=0,15 | |
| 10 | М***2 | Прокладка S=0,3 | |
| 11 | П***1 | Кольцо | |
| 12 | М***1 | Вал-шестерня | |
| 13 | М***2 | Стакан | |
| 14 | М***3 | Стакан | |
| 15 | М***4 | Стакан | |
| 16 | М***6 | Шпилька | |
| 17 | М***7 | Колесо зубчатое | |
| 18 | К***6 | Пробка | |
| 19 | М***1 | Втулка | |
| 20 | 3***8 | Шпонка | |
| 21 | 3***8 | Шпонка | |
| 22 | 3***8 | Шпонка | |
| 23 | 1***9 | Манжета | |
| 24 | 1***3 | Кольцо | |
| 25 | А***6 | Кольцо | |
| 26 | 7***9 | Подшипник | |
| 27 | 7***9 | Подшипник | |
| 28 | М***0 | Корпус (правый) | |
| 28 | М***1 | Корпус (левый) | |
| 29 | М***6 | Вал (правый) | |
| 29 | М***1 | Вал (левый) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
