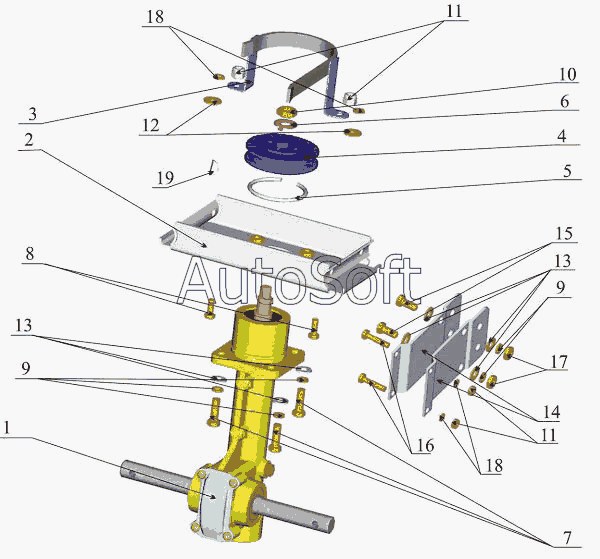

Каталог запасных частей к технике: ЗиД МК-"Лидер" (2007). Основание редуктора
1
2
3
4
5
6
7
8
9
9
10
11
11
12
13
13
14
15
16
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Редуктор | |
| 2 | 2***1 | Основание редуктора | |
| 3 | 2***1 | Ограничитель ремня | |
| 4 | 2***1 | Шкив ведомый | |
| 5 | 2***1 | Кольцо запорное 60 | |
| 6 | 2***1 | Шайба стопорная | |
| 7 | 0***1 | Болт М8х1-6gх25.019 ГОСТ 7796-70 | |
| 8 | 0***1 | Болт М6-6gх20.56.019 | |
| 9 | 0***1 | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 10 | 0***1 | Гайка М12х1,5-6Н | |
| 11 | 0***1 | Гайка М6-6Н.6.019 ГОСТ 5927-70 | |
| 12 | 0***1 | Шайба 6.01.019 ГОСТ 11371-78 | |
| 13 | 0***1 | Шайба 8.01.019 ГОСТ 11371-78 | |
| 14 | 2***1 | Кронштейн | |
| 15 | 0***1 | Болт М8х1-6gх18 | |
| 16 | 0***1 | Болт М6-6gх28.56.019 | |
| 17 | 0***1 | Гайка М8х1-6Н | |
| 18 | 0***1 | Шайба 6.65Г. 019 ГОСТ 6402-70 | |
| 19 | 2***1 | Шпонка 4 х 6,5 |
