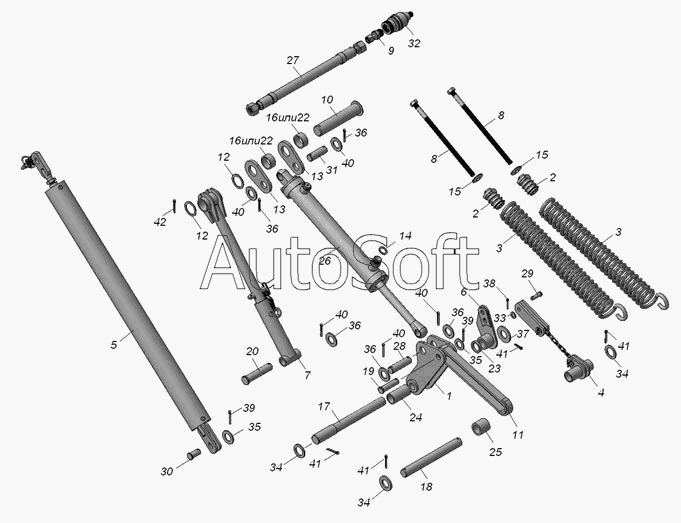

Каталог запасных частей к технике: Нефтекамский автозавод КРН-2,1 (2005). Механизм подъема
33
23
24
25
26
27
28
29
30
31
32
22
22
34
34
34
35
35
36
36
36
36
36
37
38
39
39
40
40
40
40
40
41
41
41
41
42
11
2
2
3
3
4
5
6
7
8
8
9
10
1
12
12
13
13
14
15
15
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Рычаг | |
| 2 | К***1 | Пробка | |
| 3 | К***5 | Пружина | |
| 4 | К***0 | Тяга гибкая | |
| 5 | К***0 | Тяга транспортная | |
| 6 | К***0 | Кронштейн | |
| 7 | К***0 | Ограничитель | |
| 8 | К***0 | Болт натяжной | |
| 9 | Н***Н | Переходник | |
| 10 | К***0 | Ось | |
| 11 | К***0 | Тяга | |
| 12 | К***4 | Шайба | |
| 13 | К***6 | Ушко | |
| 14 | К***1 | Прокладка | |
| 15 | К***7 | Шайба сферическая | |
| 16 | К***2 | Втулка | |
| 17 | К***7 | Ось | |
| 18 | К***4 | Ось | |
| 19 | К***9 | Ось 6-20в12х75.45.Ц9хр | |
| 20 | К***1 | Ось 6-25в12х115.45.Ц9хр | |
| 22 | К***2 | Втулка | |
| 23 | К***1 | Втулка распорная | |
| 24 | К***9 | Втулка распорная | |
| 25 | К***6 | Втулка | |
| 26 | 1***Н | Гидроцилиндр 50х28-320 | |
| 27 | Н***Н | Рукав | |
| 28 | 1***8 | Ось 2-25h11х90.45 Ц9хр | |
| 29 | К***Б | Шпилька специальная | |
| 30 | 1***3 | Ось6-20в12х40.1.00 Ц9хр | |
| 31 | 1***6 | Ось 2-25h11х75.45.Ц9хр | |
| 32 | Н***0 | Муфта разрывная | |
| 33 | Ш***9 | Шайба 12х2.01 .099 | |
| 34 | Ш***9 | Шайба 30.01.099 | |
| 35 | Ш***9 | Шайба 20.02.099 | |
| 36 | Ш***9 | Шайба 27х3.01.099 | |
| 37 | Ш***9 | Шайба 36х4.02.099 | |
| 38 | Ш***9 | Шплинт 4х22.099 | |
| 39 | Ш***9 | Шплинт 5х32.099 | |
| 40 | Ш***9 | Шплинт 6,3х32.099 | |
| 41 | Ш***9 | Шплинт 6,3х45.099 | |
| 42 | Ш***9 | Шплинт 8х56.099 |
