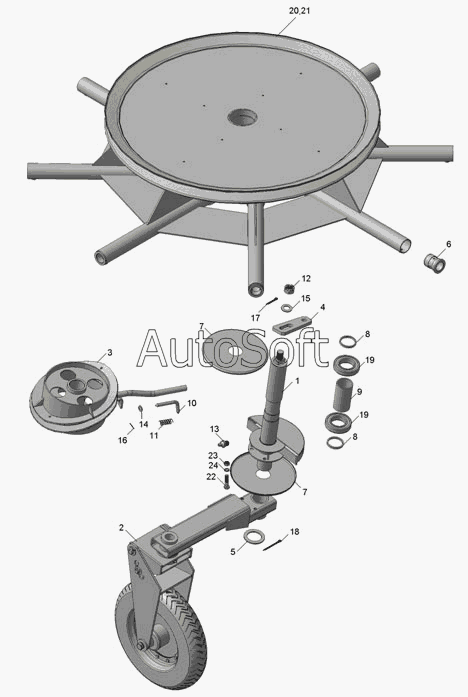

Каталог запасных частей к технике: Нефтекамский автозавод ГВД-1-Ф-6,0 (2006). Ротор ГВД 06.00.000
13
24
23
22
21
20
19
19
18
17
16
15
14
1
12
11
10
9
8
8
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***0 | Ось ротора | |
| 2 | Г***Н | Колесо | |
| 3 | Г***0 | Кулачок | |
| 4 | Г***1 | Фиксатор | |
| 5 | Г***2 | Шайба | |
| 6 | Г***2 | Втулка | |
| 7 | Г***1 | Крышка | |
| 8 | Г***1 | Втулка | |
| 9 | Г***2 | Втулка распорная | |
| 10 | Г***5 | Штырь | |
| 11 | Г***4 | Пружина | |
| 12 | Г***Н | Гайка М24-6Н | |
| 13 | 1***1 | Шайба плоская 8х25х2 | |
| 14 | 1***1 | Шайба плоская 12х28 | |
| 15 | 1***1 | Шайба 24х42 | |
| 16 | 1***1 | Шплинт 2х20 | |
| 17 | 1***1 | Шплинт разводной 4х40 | |
| 18 | 2***8 | Шплинт разводной 6х80 | |
| 19 | П***1 | Подшипник 80211 | |
| 20 | Г***Н | Колокол | |
| 21 | Г***Н | Колокол | |
| 22 | 1***1 | Болт ТЕМ12х1,25-6gх70 | |
| 23 | 1***1 | Гайка М12х1,25-6Н | |
| 24 | 1***0 | Шайба пружинная 12 |
