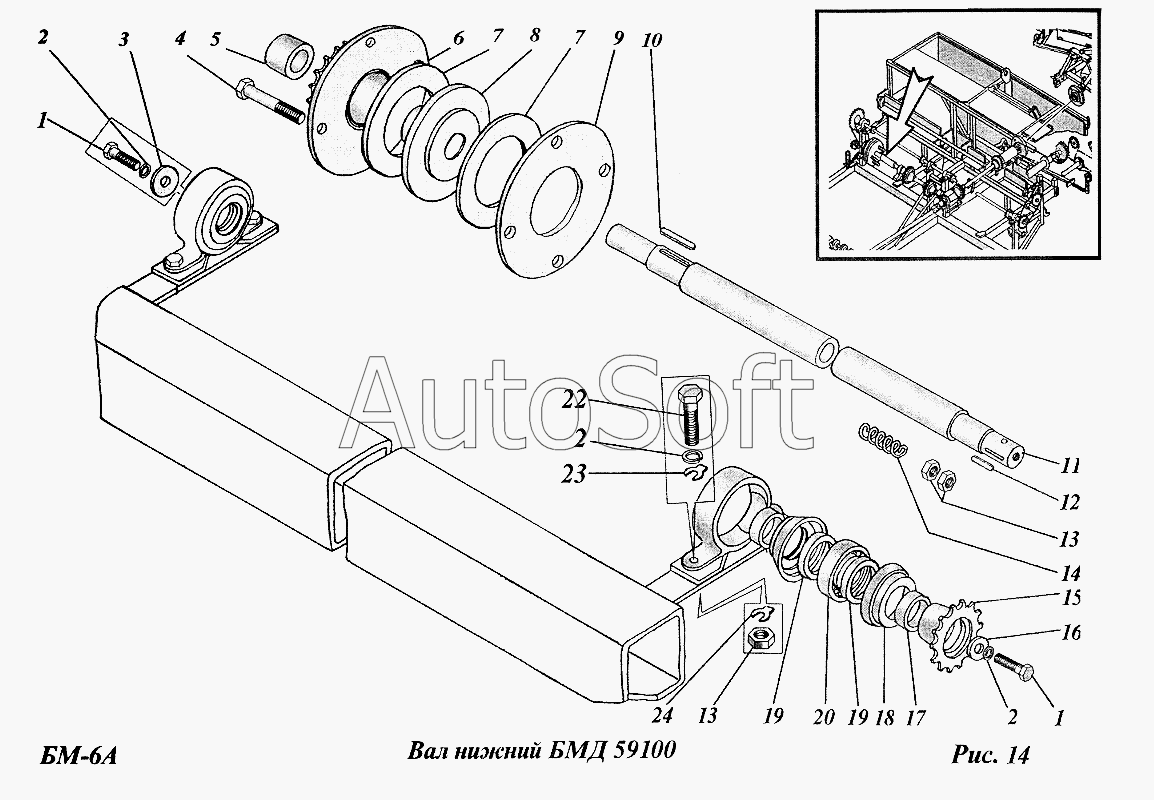

Каталог запасных частей к технике: ТеКЗ БМ-6А (2005) (2005). Вал нижний (БМД59100)
13
13
24
23
22
20
19
19
18
18
17
16
15
14
1
1
12
11
10
9
8
7
7
6
5
4
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***9 | Болт | |
| 2 | 1***5 | Шайба ГОСТ 6402-70 | |
| 3 | К***2 | Шайба | |
| 4 | М***9 | Болт | |
| 5 | П***2 | Втулка | |
| 6 | Б***0 | Звездочка | |
| 7 | Н***4 | Накладка сцепления | |
| 8 | Б***8 | Ступица | |
| 9 | Б***1 | Диск | |
| 10 | 1***5 | Шпонка | |
| 11 | Б***9 | Вал | |
| 12 | 8***6 | Шпонка | |
| 13 | М***9 | Гайка ГОСТ 5915-70 | |
| 14 | М***5 | Пружина | |
| 15 | К***1 | Полумуфта | |
| 16 | К***5 | Шайба специальная | |
| 17 | П***5 | Втулка | |
| 18 | Б***2 | Вкладыш | |
| 18 | С***2 | Вкладыш | |
| 19 | С***5 | Кольцо | |
| 20 | 1***7 | Подшипник ГОСТ 8882-75 | |
| 21 | К***6 | Корпус | |
| 22 | М***9 | Болт ГОСТ 7796-70 | |
| 23 | 1***0 | Прокладка | |
| 24 | 1***4 | Прокладка |
