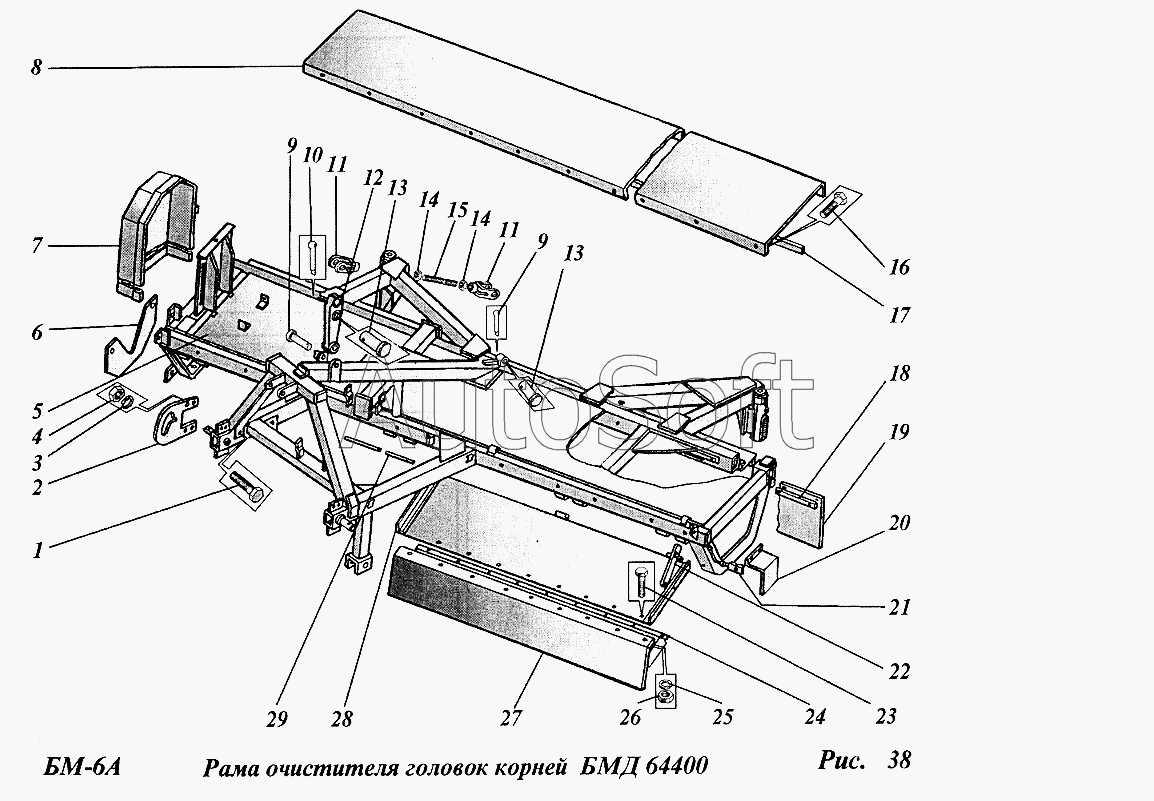

Каталог запасных частей к технике: ТеКЗ БМ-6А (2005) (2005). Рама очистителя головок корней (БМД 64400)
15
29
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
14
13
13
12
11
11
10
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***9 | Болт | |
| 2 | Б***8 | Кронштейн | |
| 3 | 1***5 | Шайба ГОСТ 6402-70 | |
| 4 | М***9 | Гайка ГОСТ 5915-70 | |
| 5 | Б***0 | Рама | |
| 6 | Б***3 | Щиток | |
| 7 | Б***0 | Щиток | |
| 8 | Б***1 | Экран | |
| 9 | 4***1 | Шплинт | |
| 10 | 2***5 | Ось | |
| 11 | Б***2 | Вилка | |
| 12 | Б***3 | Кронштейн | |
| 13 | 2***5 | Ось | |
| 14 | М***9 | Гайка | |
| 15 | Б***0 | Стяжка в сборе | |
| 16 | М***9 | Болт | |
| 17 | Б***7 | Полоса | |
| 18 | Б***8 | Полоса | |
| 19 | Б***8 | Фартук задний | |
| 20 | Б***8 | Щиток | |
| 21 | Б***3 | Шпренгель | |
| 22 | Б***6 | Тяга | |
| 23 | М***9 | Болт | |
| 24 | Б***7 | Полоса | |
| 25 | 8***5 | Шайба | |
| 26 | М***9 | Гайка | |
| 27 | Б***4 | Фартук передний | |
| 28 | Б***0 | Щиток передний | |
| 29 | К***1 | Ось |
