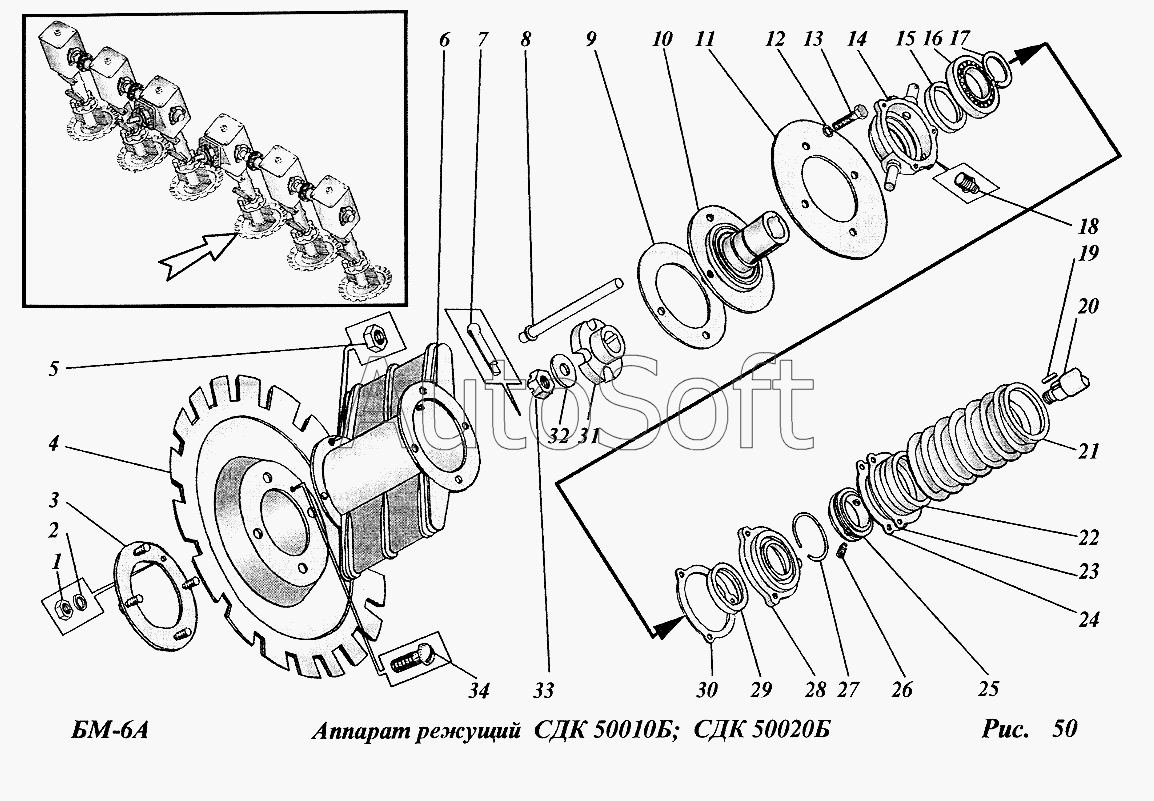

Каталог запасных частей к технике: ТеКЗ БМ-6А (2005) (2005). Аппарат режущий (СДК500010Б, СДК500020Б)
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***9 | Гайка | |
| 2 | 4***5 | Шайба | |
| 3 | С***А | Кольцо с болтами | |
| 4 | Б***5 | Нож | |
| 5 | М***9 | Гайка | |
| 6 | С***А | Колпак | |
| 7 | 4***1 | Шплинт | |
| 8 | С***3 | Палец | |
| 9 | С***1 | Прокладка | |
| 10 | Б***0 | Втулка в сборе | |
| 11 | С***7 | Отражатель | |
| 12 | 8***5 | Шайба | |
| 13 | М***9 | Болт | |
| 14 | С***0 | Корпус | |
| 15 | 1***1 | Манжета | |
| 16 | 2***9 | Подшипник шариковый | |
| 17 | 2***5 | Кольцо | |
| 18 | 2***6 | Масленка | |
| 19 | 8***0 | Шпонка | |
| 20 | Б***3 | Вал | |
| 21 | С***9 | Кожух | |
| 22 | С***0 | Кожух защитный | |
| 23 | С***7 | Кожух защитный | |
| 24 | С***5 | Прокладка | |
| 25 | Б***8 | Кольцо | |
| 26 | Б***6 | Винт | |
| 27 | Б***3 | Кольцо | |
| 28 | Б***5 | Крышка | |
| 29 | 1***0 | Манжета | |
| 30 | С***3 | Прокладка | |
| 31 | С***1 | Ступица | |
| 32 | К***1 | Шайба специальная | |
| 33 | М***9 | Гайка | |
| 34 | М***9 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
