Каталог запасных частей к технике: ТеКЗ БМ-6А (2005) (2005). Нормали
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
4
5
6
6
7
7
7
7
7
7
7
8
8
9
9
9
9

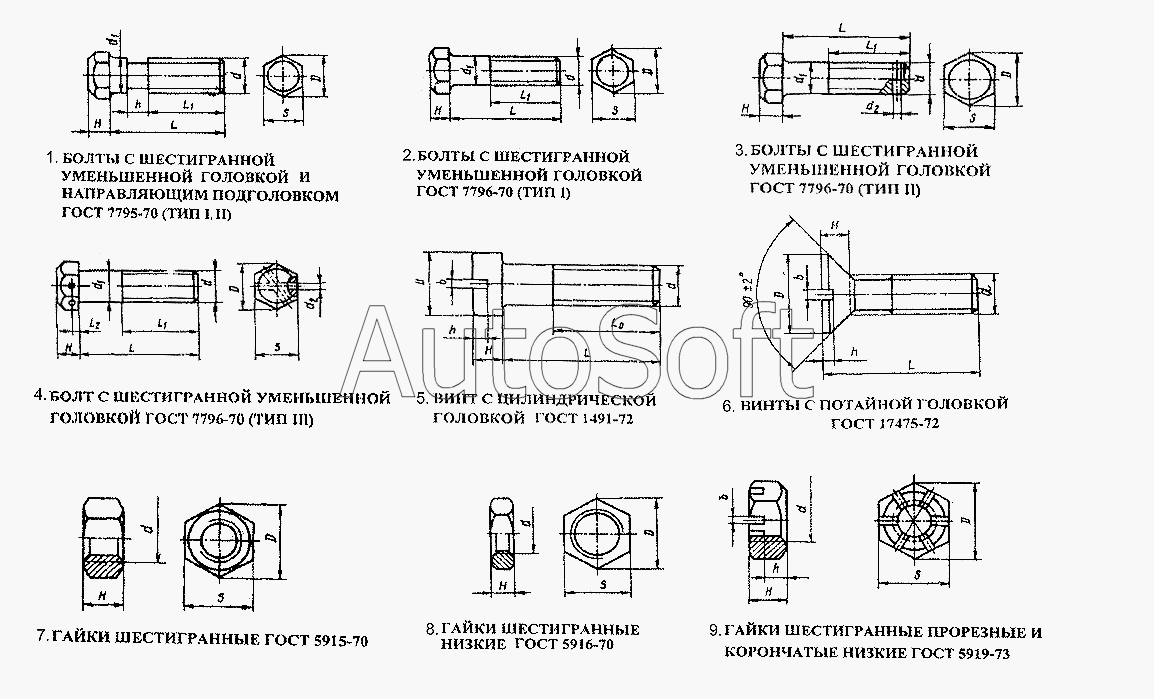

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| М12х50.88.35.019 | М***9 | Винт | |
| М8х35.88.35.019 | М***9 | Винт установочный с шестигранной головкой и цилиндрическим концом ГОСТ1481-75 (d=8, S=10, D=11,0, H=6, d1=6, L1=4) | |
| 1 | 2***9 | Болт | |
| 1 | 2***9 | Болт с шестигранной уменьшенной головкой и направляющим подголовком ГОСТ7795-70 (Тип 2) (d=12, d1=12, h=17, S=7, H=18,7, D=3,2, L=50, L1=30 | |
| 1 | 2***9 | Болт с шестигранной уменьшенной головкой и направляющим подголовком ГОСТ7795-70 (Тип 2) (d=12, d1=12, h=17, S=7, H=18,7, D=3,2, L=60, L1=30 | |
| 1 | 2***9 | Болт с шестигранной уменьшенной головкой и направляющим подголовком ГОСТ7795-70 (Тип 2) (d=12, d1=12, h=17, S=7, H=18,7, D=3,2, L=65, L1=30 | |
| 1 | М***9 | Болт ГОСТ 7796-70 | |
| 1 | М***9 | Болт | |
| 1 | М***9 | Болт | |
| 1 | М***9 | Болт с шестигранной уменьшенной головкой и направляющим подголовком ГОСТ7795-70 (Тип 1) (d=12, d1=12, h=6, S=17, H=7, D=18,7, L=85, L1=30) | |
| 1 | М***9 | Болт | |
| 1 | М***9 | Болт | |
| 1 | М***9 | Болт с шестигранной уменьшенной головкой и направляющим подголовком ГОСТ7795-70 (Тип 1) (d=8, d1=8, h=4, S=12, H=5, D=13,1, L=40, L1=22) | |
| 1 | М***9 | Болт с шестигранной уменьшенной головкой и направляющим подголовком ГОСТ7795-70 (Тип 1) (d=8, d1=8, h=4, S=12, H=5, D=13,1, L=50, L1=22) | |
| 2 | М***9 | Болт | |
| 2 | М***9 | Болт с шестигранной уменьшенной головкой ГОСТ7796-70 (Тип 1) (d=10, d1=10, S=14, H=6, D=15,3, L=20, L1=20) | |
| 2 | М***9 | Болт | |
| 2 | М***9 | Болт | |
| 2 | М***9 | Болт | |
| 2 | М***9 | Болт | |
| 2 | М***9 | Болт с шестигранной уменьшенной головкой ГОСТ7796-70 (Тип 1) (d=10, d1=10, S=14, H=6, D=15,3, L=50, L1=26) | |
| 2 | М***9 | Болт | |
| 2 | М***9 | Болт | |
| 2 | М***9 | Болт | |
| 2 | М***9 | Болт с шестигранной уменьшенной головкой ГОСТ7796-70 (Тип 1) (d=12, d1=12, S=17, H=7, D=18,7, L=35, L1=30) | |
| 2 | М***9 | Болт | |
| 2 | М***9 | Болт с шестигранной уменьшенной головкой ГОСТ7796-70 (Тип 1) (d=12, d1=12, S=17, H=7, D=18,7, L=25, L1=25) | |
| 2 | М***9 | Болт с шестигранной уменьшенной головкой ГОСТ7796-70 (Тип 1) (d=12, d1=12, S=17, H=7, D=18,7, L=30, L1=30) | |
| 2 | М***9 | Болт с шестигранной уменьшенной головкой ГОСТ7796-70 (Тип 1) (d=12, d1=12, S=17, H=7, D=18,7, L=90, L1=30) | |
| 2 | М***9 | Болт с шестигранной уменьшенной головкой ГОСТ7796-70 (Тип 1) (d=8, d1=8, S=12, H=5, D=13,1, L=25, L1=25) | |
| 2 | М***9 | Болт | |
| 2 | М***9 | Болт | |
| 2 | М***9 | Болт | |
| 2 | М***3 | Болт с шестигранной уменьшенной головкой ГОСТ7796-70 (Тип 1) (d=8, d1=8, S=12, H=5, D=13,1, L=55, L1=22) | |
| 3 | 2***9 | Болт | |
| 3 | 2***9 | Болт с шестигранной уменьшенной головкой ГОСТ7796-70 (Тип 2) (d=12, d1=12, S=17, H=7, D=18,7, d2=3,2, L=115, L1=30) | |
| 3 | 2***9 | Болт с шестигранной уменьшенной головкой ГОСТ7796-70 (Тип 2) (d=12, d1=12, S=17, H=7, D=18,7, d2=3,2, L=120, L1=30) | |
| 3 | 2***9 | Болт | |
| 3 | 2***9 | Болт | |
| 3 | 2***9 | Болт | |
| 3 | 2***9 | Болт с шестигранной уменьшенной головкой ГОСТ7796-70 (Тип 2) (d=16, d1=16, S=22, H=9, D=24,3, d2=4,0, L=70, L1=38) | |
| 4 | 3***9 | Болт с шестигранной уменьшенной головкой ГОСТ7796-70 (Тип 3) (d=d1=10, S=14, H=6, D=15,3, d2=2,5, L2=3,5, L=25, L1=25) | |
| 5 | М***9 | Винт с цилиндрической головкой ГОСТ1491-72 (d=5, D=85, H=3,5, b=1,2, h=1,7, L=L0=10) | |
| 6 | М***9 | Винт | |
| 6 | М***9 | Винт с потайной головкой ГОСТ17475-72 (d=6, D=12, H=3, h=1,5, b=1,6, L=25) | |
| 7 | М***9 | Гайка | |
| 7 | М***9 | Гайка ГОСТ 5915-70 | |
| 7 | М***9 | Гайка ГОСТ 5919-73 | |
| 7 | М***9 | Гайка | |
| 7 | М***9 | Гайка шестигранная ГОСТ5915-70 (d=5, S=10, D=10,9, H=5,0) | |
| 7 | М***9 | Гайка шестигранная ГОСТ5915-70 (d=6, S=10, D=10,9, H=5,0) | |
| 7 | М***9 | Гайка шестигранная ГОСТ5915-70 (d=8, S=13, D=14,2, H=6,5) | |
| 8 | М***9 | Гайка | |
| 8 | М***9 | Гайка шестигранная низкая ГОСТ5916-70 (d=4, S=7, D=7,7, H=2,5) | |
| 9 | М***9 | Гайка | |
| 9 | М***9 | Гайка ГОСТ 5919-73 | |
| 9 | М***9 | Гайка | |
| 9 | М***9 | Гайка |
