Каталог запасных частей к технике: ТеКЗ БМ-6А (2005) (2005). Нормали
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
4
4
4
4
5
5
5
5
6
6
6
6
6
6
7
7

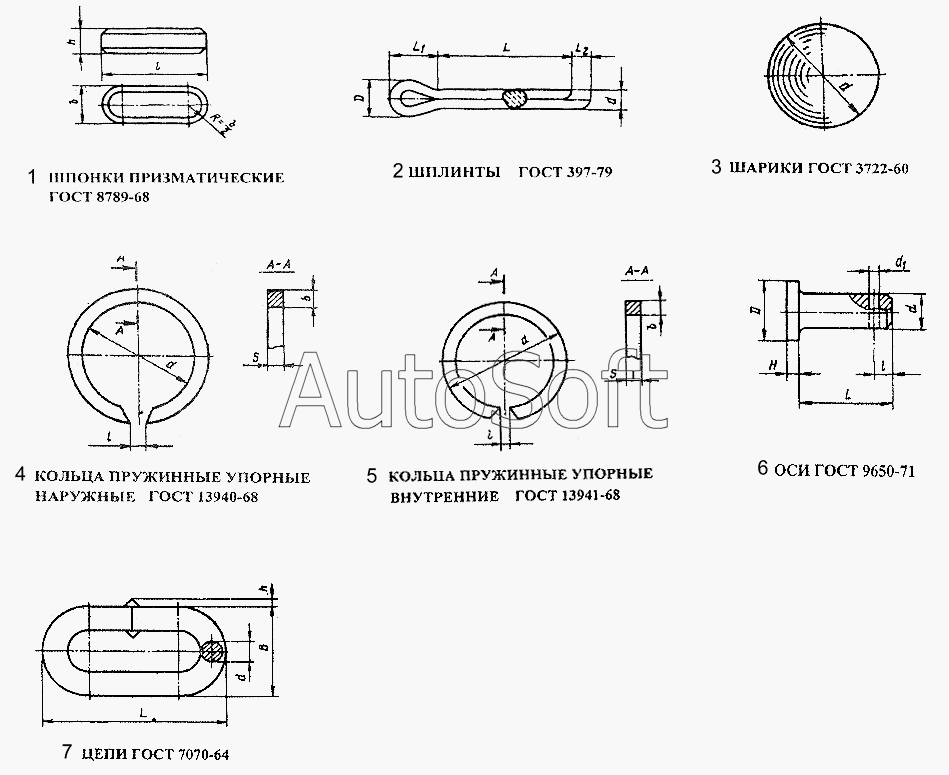

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Шпонка | |
| 1 | 1***0 | Шпонка ГОСТ 8789-68 | |
| 1 | 1***0 | Шпонка ГОСТ 8789-68 | |
| 1 | 1***5 | Шпонка | |
| 1 | 1***5 | Шпонка | |
| 1 | 1***4 | Шпонка призматическая ГОСТ23360-78 (b=14, h=9, l=34) | |
| 1 | 1***4 | Шпонка призматическая ГОСТ23360-78 (b=14, h=9, l=34) | |
| 1 | 8***0 | Шпонка | |
| 1 | 8***5 | Шпонка призматическая ГОСТ8789-68 (b=8, h=7, l=25) | |
| 1 | 8***2 | Шпонка | |
| 1 | 8***6 | Шпонка | |
| 1 | 8***6 | Шпонка | |
| 1 | 8***0 | Шпонка | |
| 1 | 8***0 | Шпонка призматическая ГОСТ23360-78 (b=8, h=7, l=90) | |
| 1 | 8***0 | Шпонка призматическая ГОСТ23360-78 (b=8, h=7, l=90) | |
| 2 | 2***9 | Шплинт ГОСТ397-79 (D=4,7, d=2,2, L=14, L1=6,0, L2=2,5) | |
| 2 | 2***1 | Шплинт | |
| 2 | 2***9 | Шплинт ГОСТ397-79 (D=3,8, d=18,0, L=16, L1=5,0, L2=2,5) | |
| 2 | 3***1 | Шплинт | |
| 2 | 3***1 | Шплинт | |
| 2 | 3***1 | Шплинт ГОСТ397-79 (D=5,7, d=2,7, L=28, L1=7,5, L2=4,0) | |
| 2 | 3***1 | Шплинт | |
| 2 | 4***1 | Шплинт | |
| 2 | 4***9 | Шплинт | |
| 2 | 4***1 | Шплинт | |
| 2 | 5***9 | Шплинт | |
| 2 | 5***9 | Шплинт ГОСТ397-79 (D=9,1, d=4,6, L=36, L1=11,5, L2=4,0) | |
| 2 | 5***1 | Шплинт | |
| 2 | 6***1 | Шплинт | |
| 2 | 6***1 | Шплинт | |
| 2 | 8***1 | Шплинт ГОСТ397-79 (D=13,5, d=7,5, L=60, L1=16,0, L2=4,0) | |
| 2 | 8***1 | Шплинт | |
| 3 | 1***м | Шарик ГОСТ3722-60 (d=14) | |
| 3 | 1***Н | Шарик ГОСТ3722-60 (d=14,288) | |
| 3 | 1***Н | Шарик ГОСТ3722-60 (d=16,669) | |
| 3 | 5***Р | Шарик ГОСТ3722-60 (d=5,556) | |
| 4 | 1***5 | Кольцо пружинное упорное наружное ГОСТ13940-68 (d=23,1, S=1,2, b=4,0, l=6) | |
| 4 | 2***0 | Кольцо пружинное упорное наружное ГОСТ13940-68 (d=27,8, S=1,2, b=4,0, l=6) | |
| 4 | 2***8 | Кольцо пружинное упорное наружное ГОСТ13940-68 (d=35,0, S=1,7, b=5,0, l=8) | |
| 4 | 2***5 | Кольцо | |
| 5 | 2***2 | Кольцо | |
| 5 | 2***2 | Кольцо | |
| 5 | 2***2 | Кольцо | |
| 5 | 2***0 | Кольцо | |
| 6 | 2***5 | Ось ГОСТ9650-71 (d=12, d1=3,2, l=5, D=16, H=2,5, L=25) | |
| 6 | 2***5 | Ось ГОСТ9650-71 (d=18, d1=40,0, l=6, D=22, H=3,0, L=55) | |
| 6 | 2***5 | Ось ГОСТ9650-71 (d=20, d1=40,0, l=6, D=25, H=40,0, L=60) | |
| 6 | 2***5 | Ось ГОСТ9650-71 (d=25, d1=5,0, l=6, D=32, H=5,0, L=55) | |
| 6 | 2***5 | Ось ГОСТ9650-71 (d=25, d1=5,0, l= 6, D= 32, H=5,0, L=65) | |
| 6 | 2***5 | Ось ГОСТ9650-71 (d=8, d1=2,0, l=5, D=12, H=2,0, L=40) | |
| 7 | 4***8 | Цепь 14 звеньев | |
| 7 | 4***5 | Цепь ГОСТ7070-64 (t=35, d=5, L=45, B=20, h=1,5) |
