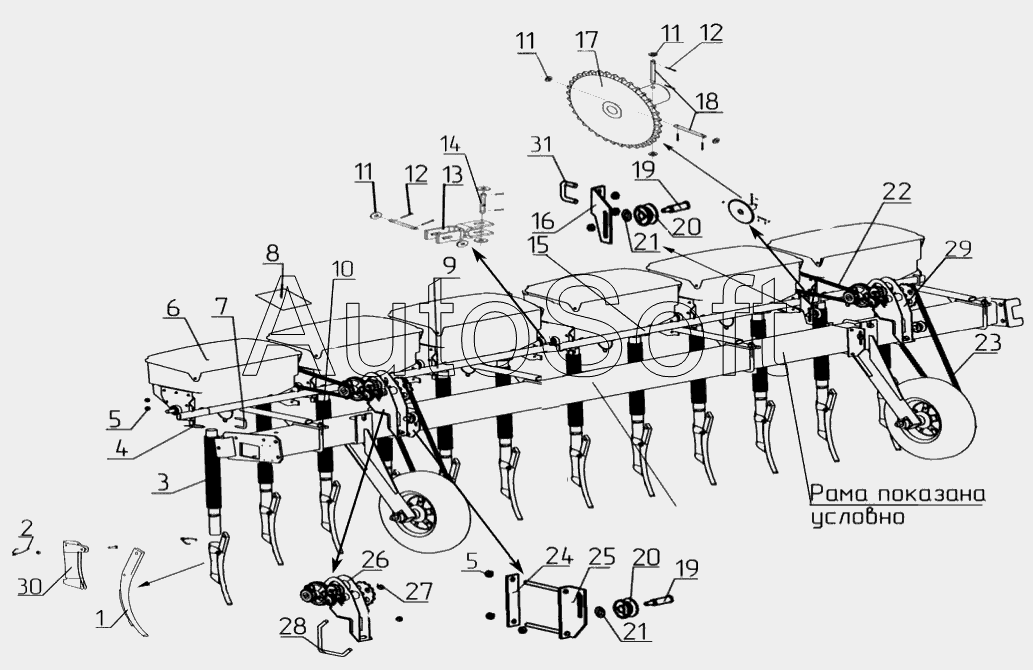

Каталог запасных частей к технике: Красная Звезда КРНВ-5,6-02 (04) (до 2012). Подкормочное приспособление КРН 46.380-01 (КРНВ-5,6-02)
/7.gif)
1
2
3
4
5
5
6
7
8
9
10
11
11
11
12
12
13
14
18
15
16
17
19
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***2 | Лапа с трубкой | |
| 2 | Н***1 | Серьга | |
| 3 | Н***1 | Тукопровод | |
| 4 | 5***3 | Зажим | |
| 5 | Г***8 | Гайки ISO 7042 М10-8 | |
| 6 | 5***Т | Аппарат высевающий | |
| 7 | С***р | Скоба 2М10х53х55/25.56Ц9хр | |
| 8 | К***3 | Табличка «Схема передач» | |
| 9 | К***1 | Рамка | |
| 10 | С***р | Скоба 5М16х175х175/35.56Ц9хр | |
| 11 | Ш***9 | Шайба С.6.01.10.019 | |
| 12 | Ш***9 | Шплинт 2,5х.16.019 | |
| 13 | 5***0 | Шарнир | |
| 14 | 5***6 | Ось | |
| 15 | К***0 | Рамка | |
| 16 | К***6 | Кронштейн | |
| 17 | К***0 | Звездочка | |
| 18 | 5***6 | Ось | |
| 19 | С***А | Ось | |
| 20 | С***1 | Ролик | |
| 21 | С***3 | Шайба | |
| 22 | С***4 | Цепь | |
| 23 | С***3 | Цепь | |
| 24 | К***5 | Планка | |
| 25 | К***0 | Кронштейн | |
| 26 | К***0 | Механизм передач | |
| 27 | М***р | Масленка 1.2.Ц6хр | |
| 28 | С***р | Скоба 3М16х215х170/35.56.Ц9хр | |
| 29 | К***1 | Механизм передач | |
| 30 | К***1 | Раструб ножа | |
| 31 | С***р | Скоба 2М12х54х50/30.56.Ц9хр |
