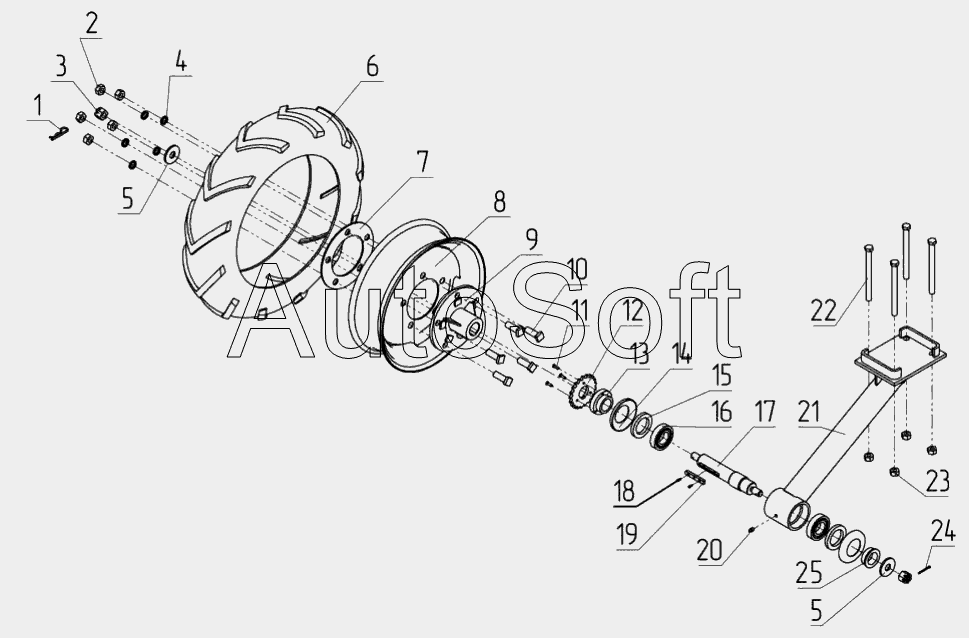

Каталог запасных частей к технике: Красная Звезда КРНВ-4.2-02 (04) (с 2012). Колесо КРНВ 46.740-Т
/4.gif)
13
25
24
23
22
21
20
19
18
17
16
15
14
1
12
11
10
9
8
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***1 | Шплинт пружинный (477310267808) | |
| 2 | Г***9 | Гайка М18х1,5-6Н.8.019 | |
| 3 | Г***9 | Гайка М20-6Н.6.019 | |
| 4 | Ш***9 | Шайба 18 65Г 019 | |
| 5 | 5***5 | Шайба | |
| 6 | Ш***6 | Шина 5.50-16 | |
| 7 | Н***5 | Фланец | |
| 8 | 3***2 | Колесо (диск и обод в сборе) | |
| 9 | 5***0 | Диск | |
| 10 | Н***3 | Болт | |
| 11 | В***9 | Винт ВМ6-6gх20.58.019 | |
| 12 | 5***1 | Звездочка | |
| 13 | 5***6 | Втулка | |
| 14 | Н***8 | Колпачок | |
| 15 | М***1 | Манжета 1.1-55x80-1 | |
| 16 | 2***8 | Подшипник 208 | |
| 17 | 5***3 | Вал | |
| 18 | В***9 | Винт В.М4-6gх10.58.019 | |
| 19 | 5***7 | Шпонка | |
| 20 | М***р | Масленка 1.2.Ц6хр | |
| 21 | К***0 | Кронштейн | |
| 22 | Б***9 | Болт М16-6gх185.88.019 | |
| 23 | Г***9 | Гайка М16-6H.8.019 | |
| 24 | Ш***9 | Шплинт 4х40.019 | |
| 25 | 5***4 | Вал |
