Каталог запасных частей к технике: Красная Звезда УПС-6 (Веста-6) (2012). Маркер 509.046.5610-01
26
17
18
19
20
21
22
23
24
25
16
27
28
29
30
31
32
33
34
7
2
2
2
3
3
4
4
5
6
6
7
1
8
9
10
11
12
13
14
15

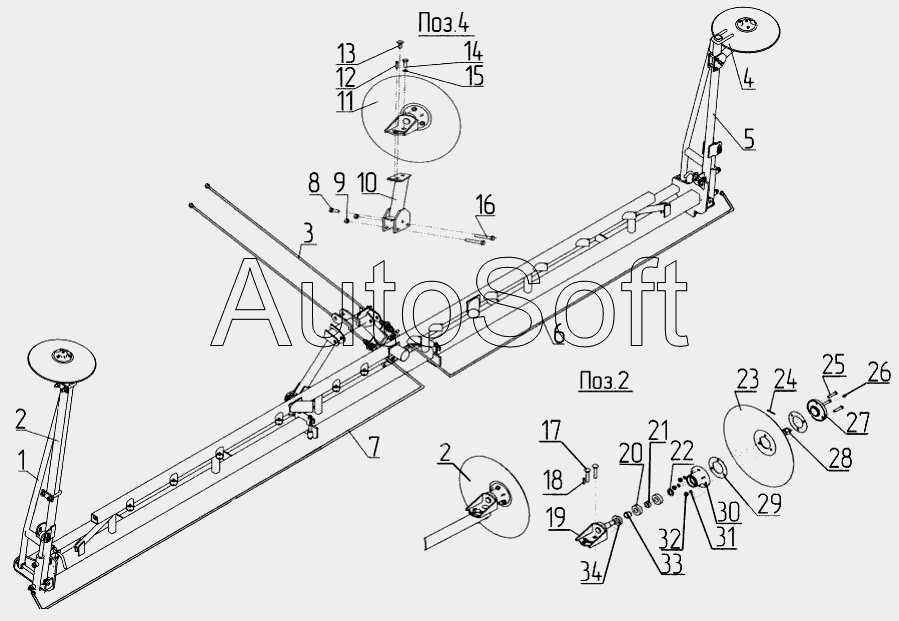

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Штанга | |
| 2 | С***0 | Удлинитель | |
| 3 | 0***0 | РВД | |
| 3 | М***0 | РВД | |
| 4 | 5***0 | Кронштейн | |
| 5 | 5***0 | Штанга | |
| 6 | 0***0 | РВД | |
| 6 | M***0 | РВД | |
| 7 | 0***0 | РВД | |
| 7 | M***0 | РВД | |
| 8 | Б***9 | Болт М12х30.88.019 | |
| 9 | Г***8 | Гайка М12-8 | |
| 10 | 5***0 | Кронштейн | |
| 11 | С***0 | Диск | |
| 12 | В***9 | Винт М8-6gx30.33H.019 | |
| 13 | Б***9 | Болт М12х30.88.019 | |
| 14 | Б***9 | Болт М12-6gx30.88.019 | |
| 15 | Ш***9 | Шайба 12.65Г.019 | |
| 16 | Б***9 | Болт М12-6gх75.88.019 | |
| 17 | Б***9 | Болт М12х70.58.019 | |
| 18 | Б***9 | Болт М12х70.58.019 | |
| 19 | С***0 | Ось | |
| 20 | 2***5 | Подшипник 205 | |
| 21 | Н***2 | Втулка | |
| 22 | Ш***9 | Шайба С.20.01.10.019 | |
| 23 | Н***4 | Диск | |
| 24 | Ш***9 | Шплинт 4х40.019 | |
| 25 | Б***9 | Болт М10-6gх45.58.019 | |
| 26 | М***р | Масленка 1.2.Ц6хр | |
| 27 | Н***2 | Крышка | |
| 28 | Г***9 | Гайка М20-6Н.6.019 | |
| 29 | Н***1 | Прокладка | |
| 30 | Н***1 | Корпус | |
| 31 | Ш***9 | Шайба 10.65Г.019 | |
| 32 | Г***6 | Гайка М10-6H.6 | |
| 33 | Н***1 | Втулка | |
| 34 | М***1 | Манжета 1.2-30х52-1 |
