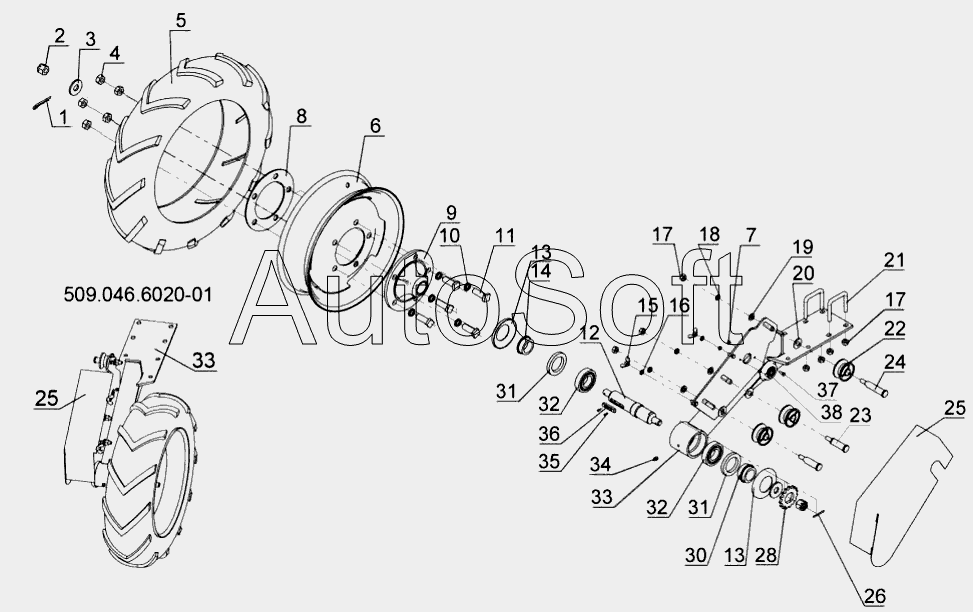

Каталог запасных частей к технике: Красная Звезда УПС-8 (Веста-8) (2012). Опорно-приводное колесо 509.046.6020 (левое), Опорно-приводное колесо 509.046.6020-01 (правое)
31
31
21
22
23
24
25
25
25
26
28
30
20
32
32
33
33
33
34
35
36
37
38
11
2
3
4
5
6
7
8
9
10
1
12
13
13
14
15
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***1 | Шплинт пружинный (477310267808) | |
| 2 | Г***9 | Гайка М20-6Н.6.019 | |
| 3 | 5***5 | Шайба | |
| 4 | Г***9 | Гайка М18х1,5-6Н.8.019 | |
| 5 | Ш***2 | Шина 5.50-16 Ф-122 | |
| 6 | 3***2 | Колесо (диск и обод в сборе) | |
| 7 | Г***6 | Гайка М6 | |
| 8 | Н***5 | Фланец | |
| 9 | С***8 | Ступица | |
| 10 | Ш***9 | Шайба 18.65Г.019 | |
| 11 | Н***3 | Болт | |
| 12 | 5***2 | Вал | |
| 13 | Н***8 | Колпачок | |
| 14 | 5***4 | Вал | |
| 15 | Г***8 | Гайка М8 | |
| 16 | Ш***9 | Шайба С.8.01.10.019 | |
| 17 | Г***У | Гайка М12-6Н.6 ДСТУ | |
| 18 | Ш***9 | Шайба 12.65Г.019 | |
| 19 | Ш***9 | Шайба С.12.01.10.019 | |
| 20 | С***3 | Шайба | |
| 21 | С***р | Скоба 2М12х75х70/35.56.Ц9хр | |
| 22 | С***1 | Ролик | |
| 23 | С***8 | Ось | |
| 24 | С***1 | Ось | |
| 25 | 5***3 | Щиток | |
| 25 | 5***1 | Щиток | |
| 26 | Ш***9 | Шплинт 4х40.019 | |
| 28 | 5***9 | Звездочка | |
| 30 | 5***2 | Втулка | |
| 31 | М***3 | Манжета 1.1-55x80-3 | |
| 32 | 2***8 | Подшипник 208 | |
| 33 | 5***0 | Кронштейн | |
| 33 | 5***1 | Кронштейн | |
| 34 | М***р | Масленка 1.2.Ц6хр | |
| 35 | В***9 | Винт В.М4-6gх10.58.019 | |
| 36 | 5***3 | Шпонка | |
| 37 | Б***9 | Болт М6-6gх16.88.019 | |
| 38 | 5***0 | Корпус |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
