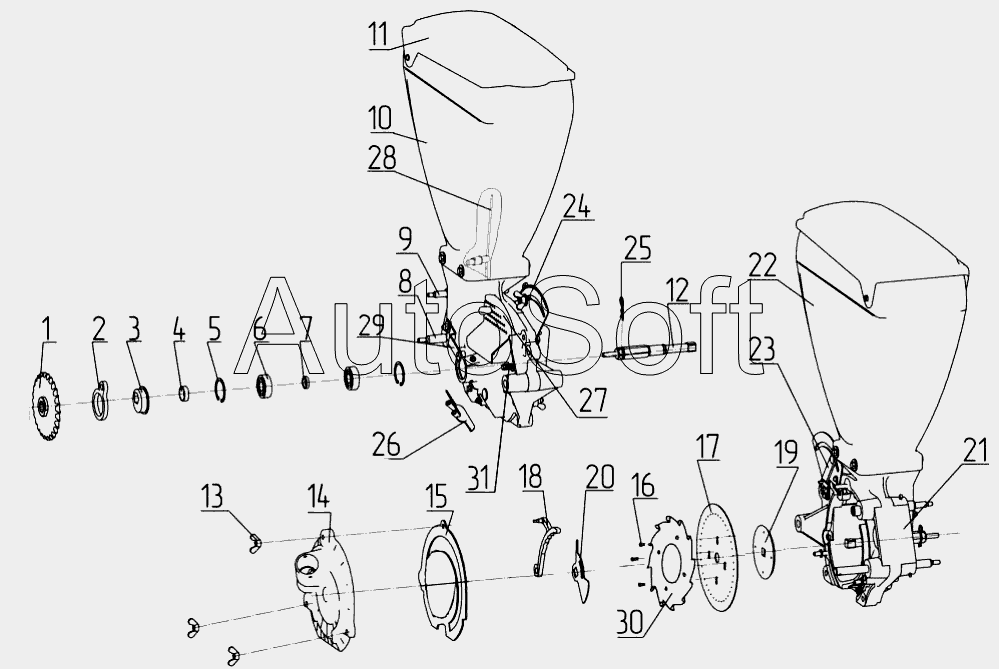

Каталог запасных частей к технике: Красная Звезда УПС-8 (Веста-8) (2012). Аппарат высевающий 509.046.7390-03 c 01.08.2012 года двухконтурный привод
16
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Звездочка | |
| 2 | 5***А | Шатун | |
| 3 | 5***3 | Эксцентрик | |
| 4 | 5***1 | Втулка | |
| 5 | К***7 | Кольцо В47 | |
| 6 | 1***4 | Подшипник 160204 | |
| 7 | 5***9 | Кольцо | |
| 8 | 5***2 | Ось | |
| 9 | 5***9 | Ось | |
| 10 | 5***7 | Корпус | |
| 11 | 5***6 | Крышка | |
| 12 | 5***3 | Вал | |
| 13 | Г***8 | Гайка М8 | |
| 14 | 5***Г | Крышка | |
| 15 | 5***1 | Прокладка | |
| 16 | В***9 | Винт ВМ4-6gх12.58.019 | |
| 17 | 4***4 | Диск | |
| 18 | 5***6 | Сбрасыватель | |
| 19 | 5***2 | Фланец | |
| 20 | 5***5 | Заслонка | |
| 21 | 5***2 | Корпус | |
| 22 | 5***0 | Бункер | |
| 23 | 5***0 | Ручка | |
| 24 | 5***1 | Циферблат | |
| 25 | Н***3 | Шплинт пружинный | |
| 26 | 5***В | Заслонка | |
| 27 | 5***0 | Крышка | |
| 28 | 5***А | Ворошилка | |
| 29 | 5***0 | Рычаг | |
| 30 | 5***1 | Ворошилка | |
| 31 | 5***4 | Пружина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
