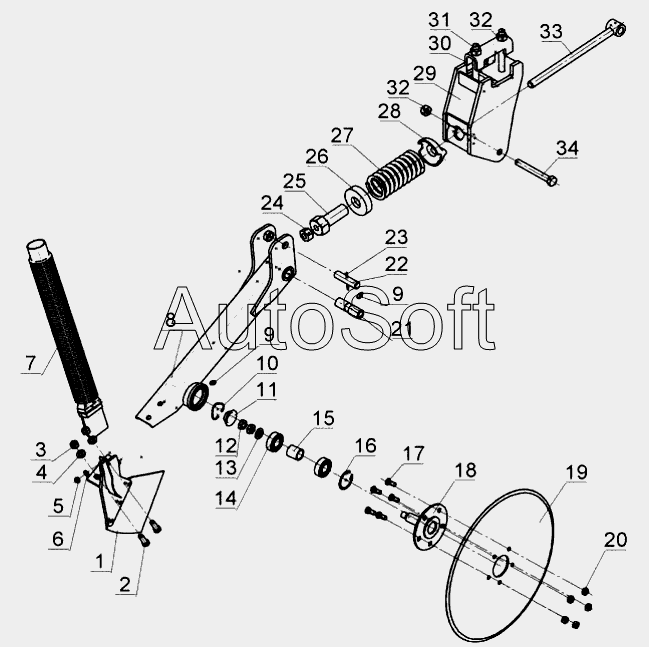

Каталог запасных частей к технике: Красная Звезда Вега-6 (8) (2012). Сошник туковый СУС 00.4600, СУС 00.4600-01
1
1
2
3
4
5
6
7
8
9
9
10
11
12
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СУС00.4720-01 | С***1 | Кронштейн | |
| 1 | С***0 | Боковина | |
| 1 | С***1 | Боковина | |
| 2 | Б***9 | Болт М12-6gх240.88.019 | |
| 3 | Г***8 | Гайка М12-8 | |
| 4 | Ш***9 | Шайба С12.01.10.019 | |
| 5 | Г***8 | Гайка | |
| 6 | Ш***9 | Шайба С8.01.10.019 | |
| 7 | Н***1 | Тукопровод | |
| 8 | С***0 | Кронштейн | |
| 9 | М***р | Масленка 1.2Ц6хр | |
| 10 | Н***1 | Кольцо | |
| 11 | Н***1 | Колпачок | |
| 12 | Г***9 | Гайка М16-6Н.6.019 | |
| 12 | Г***9 | Гайка М16LH-6Н.6.019 | |
| 13 | Ш***9 | Шайба С16.01.10.019 | |
| 14 | 1***5 | Подшипник 160205 | |
| 15 | С***8 | Втулка | |
| 16 | К***2 | Кольцо В52 | |
| 17 | Б***9 | Болт М12-х25.88.019 | |
| 18 | С***0 | Ось | |
| 18 | С***1 | Ось | |
| 19 | С***5 | Диск | |
| 20 | Г***8 | Гайка М10-8 | |
| 21 | С***4 | Втулка | |
| 22 | С***7 | Ось | |
| 23 | Ш***9 | Шплинт 4х50.019 | |
| 24 | Г***9 | Гайка М20-6Н.6.019 | |
| 25 | С***0 | Направитель | |
| 26 | С***3 | Шайба | |
| 27 | С***9 | Пружина | |
| 28 | С***4 | Шайба | |
| 29 | С***0 | Кронштейн | |
| 30 | 5***4 | Кронштейн | |
| 31 | Б***9 | Болт М16-6gх140.88.019 | |
| 32 | Г***8 | Гайка М16-8 | |
| 33 | С***0 | Штанга | |
| 33 | С***А | Штанга | |
| 34 | Б***9 | Болт М16-6gх125.88.019 |
