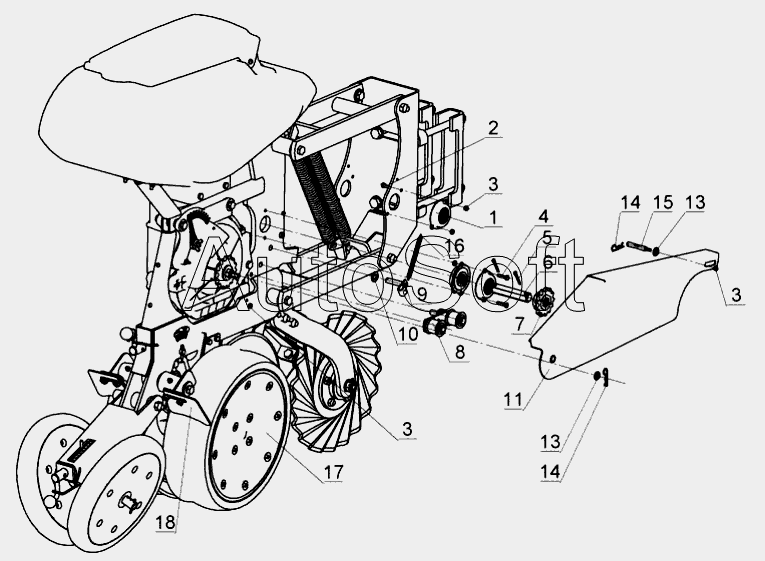

Каталог запасных частей к технике: Красная Звезда Вега-6 (8) (2012). Секция СУС 00.1600
1
2
3
3
3
4
5
6
7
8
9
10
11
13
13
14
14
15
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Корпус | |
| 2 | Б***9 | Болт М6-6gх16.88.019 | |
| 3 | Г***8 | Гайка ISO 7042- М6-8 | |
| 4 | Б***9 | Болт М6-6gх25.88.019 | |
| 5 | Ш***9 | Шплинт 5х32.019 | |
| 6 | С***6 | Вал | |
| 7 | С***0 | Звездочка | |
| 8 | С***0 | Натяжник | |
| 9 | С***0 | Рычаг | |
| 10 | Ш***9 | Шайба С.12.01.10.019 | |
| 11 | С***0 | Щиток | |
| 12 | С***3 | Втулка | |
| 13 | Ш***9 | Шайба С.10.01.10.019 | |
| 14 | Н***3 | Шплинт пружинный | |
| 15 | С***2 | Ось | |
| 16 | С***9 | Пружина | |
| 17 | С***0 | Каток копирующий | |
| 17 | С***0 | Каток копирующий | |
| 18 | С***1 | Кронштейн |
