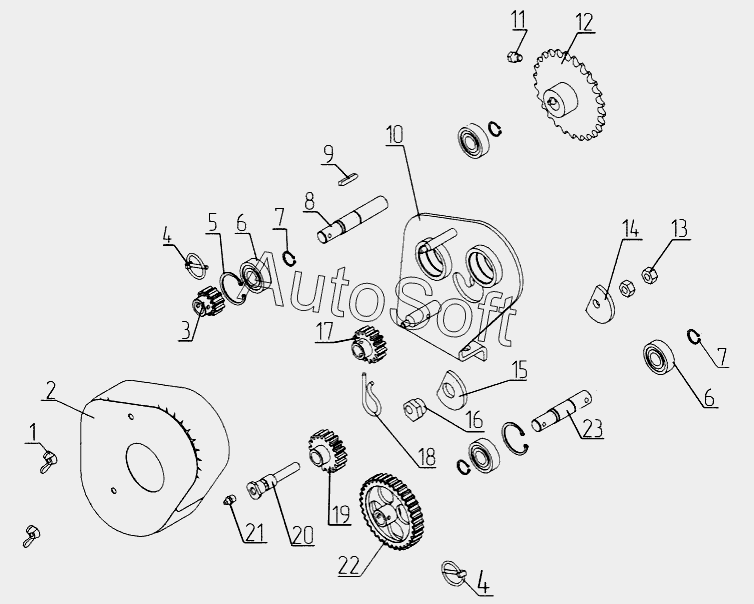

Каталог запасных частей к технике: Красная Звезда Веста-12 (2012). Редуктор 509.046.5740А-02 (правый). Редуктор 509.046.5740А-03 (левый)
1
2
3
4
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 509.046.5760-01 | 5***1 | Корпус | |
| 509.046.5770 | 5***0 | Щиток | |
| 1 | Г***8 | Гайка М8 | |
| 2 | 5***1 | Щиток | |
| 3 | 5***4 | Колесо зубчатое | |
| 4 | Ш***2 | Штифт 4,5х32 | |
| 5 | D***5 | Кольцо DIN 472-47х1,75 | |
| 6 | 1***4 | Подшипник ГОСТ8882 | |
| 7 | D***2 | Кольцо стопорное | |
| 8 | 5***4 | Вал | |
| 9 | Ш***2 | Шпонка 6х6х32 | |
| 10 | 5***0 | Корпус | |
| 11 | С***1 | Винт | |
| 12 | З***4 | Звездочка | |
| 13 | Г***9 | Гайка М12-6Н.6.019 | |
| 14 | 5***1 | Шайба | |
| 15 | 5***9 | Шайба | |
| 16 | 5***8 | Эксцентрик | |
| 17 | 5***6 | Колесо зубчатое | |
| 18 | 5***3 | Шплинт пружинный | |
| 19 | 5***1 | Колесо зубчатое | |
| 20 | 5***7 | Ось | |
| 21 | М***р | Маслёнка 1.2Ц6хр | |
| 22 | 5***5 | Колесо зубчатое |
