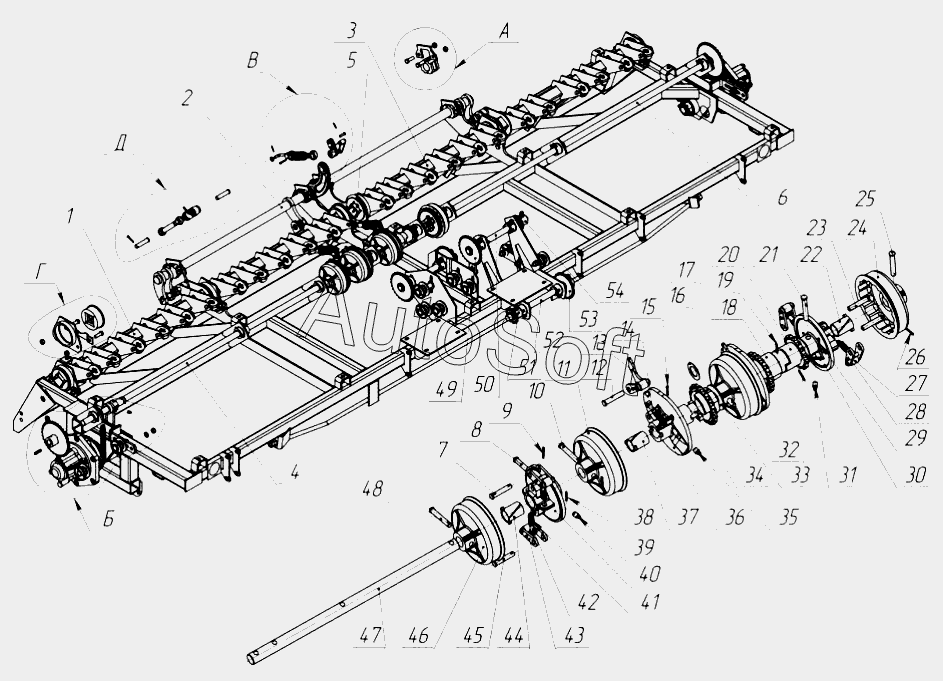

Каталог запасных частей к технике: Красная Звезда СЗТ-3,6А "Астра" (2010). Рама сеялки с установкой валов подъема сошников
1
1
1
2
2
3
3
3
4
5
5
5
6
7
12
23
45
8
10
21
25
48
9
15
19
26
29
32
38
64
68
11
24
46
13
14
28
42
16
17
18
20
22
34
37
44
27
43
30
40
31
35
39
83
33
36
41
47
49
50
51
54
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***0 | Вал подъема | |
| 1 | С***0 | Вал подъема | |
| 2 | С***0 | Вал | |
| 3 | С***0 | Вал подъема | |
| 3 | С***0 | Вал подъема | |
| 4 | С***7 | Вал | |
| 5 | О***1 | Кривошип | |
| 5 | С***8 | Кривошип | |
| 6 | С***1 | Вал | |
| 7 | С***2 | Штырь | |
| 8 | С***1 | Штырь | |
| 9 | 3***9 | Шплинт | |
| 10 | С***1 | Штырь | |
| 11 | С***5 | Диск | |
| 12 | С***2 | Штырь | |
| 13 | С***0 | Защелка | |
| 14 | С***2 | Ось | |
| 15 | 3***9 | Шплинт | |
| 16 | С***2 | Шайба | |
| 17 | О***0 | Звездочка | |
| 18 | С***А | Звездочка | |
| 19 | 3***9 | Шплинт | |
| 20 | С***А | Звездочка | |
| 21 | С***1 | Штырь | |
| 22 | С***1 | Втулка | |
| 23 | С***2 | Штырь | |
| 24 | С***5 | Диск | |
| 25 | С***1 | Штырь | |
| 26 | 3***9 | Шплинт | |
| 27 | С***0 | Защелка | |
| 28 | С***2 | Ось | |
| 29 | 3***9 | Шплинт | |
| 30 | С***4 | Диск | |
| 31 | 1***Л | Масленка | |
| 32 | 3***9 | Шплинт | |
| 33 | С***6 | Шайба | |
| 34 | С***1 | Втулка | |
| 35 | 1***Л | Масленка | |
| 36 | С***А | Диск | |
| 37 | С***1 | Втулка | |
| 38 | 3***9 | Шплинт | |
| 39 | 1***Л | Масленка | |
| 40 | С***4 | Диск | |
| 41 | Н***8 | Пружина | |
| 42 | С***2 | Ось | |
| 43 | С***0 | Защелка | |
| 44 | С***1 | Втулка | |
| 45 | С***2 | Штырь | |
| 46 | С***5 | Диск | |
| 47 | С***6 | Вал | |
| 48 | С***1 | Штырь | |
| 49 | О***4 | Звездочка | |
| 50 | С***1 | Вал | |
| 51 | С***0 | Звездочка | |
| 52 | С***2 | Вал | |
| 53 | О***6 | Звездочка | |
| 54 | С***0 | Звездочка | |
| 64 | 3***9 | Шплинт | |
| 68 | 3***9 | Шплинт | |
| 83 | 1***Л | Масленка |
