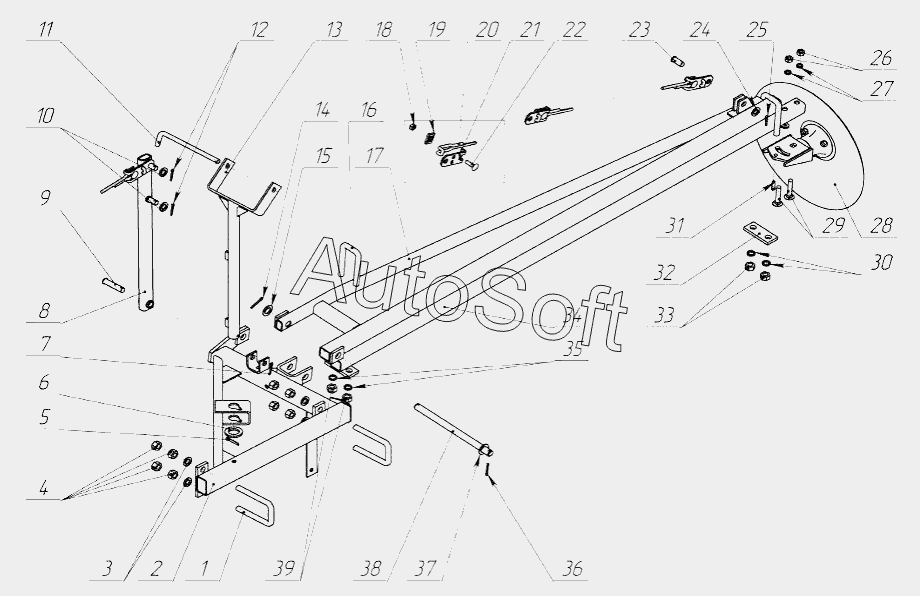

Каталог запасных частей к технике: Красная Звезда СЗ-5,4 "Астра" (2010). Правая часть маркера ОЗШ 00.590
1
2
3
10
24
4
33
39
5
6
7
12
25
8
9
11
13
14
36
15
27
27
16
17
18
19
20
21
22
23
26
27
28
29
30
35
31
32
34
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***р | Скоба | |
| 2 | О***0 | Рамка | |
| 3 | С***9 | Шайба | |
| 4 | М***9 | Гайка | |
| 5 | Ш***9 | Шплинт 6,3х36.019 | |
| 6 | С***2 | Шайба | |
| 7 | Ш***9 | Шплинт 5х28.019 | |
| 8 | С***0 | Рычаг | |
| 9 | С***1 | Штырь | |
| 10 | С***9 | Шайба | |
| 11 | С***1 | Замок | |
| 12 | Ш***9 | Шплинт 5х28.019 | |
| 13 | С***0 | Подставка | |
| 14 | Ш***9 | Шплинт 5х36.019 | |
| 15 | Ш***9 | Шайба С.20.01.10.019 | |
| 16 | С***6 | Скоба | |
| 17 | С***5 | Штанга | |
| 18 | Г***9 | Гайка | |
| 19 | Т***9 | Прижим | |
| 20 | О***1 | Канат | |
| 21 | С***1 | Планка | |
| 22 | Б***9 | Болт | |
| 23 | С***6 | Штырь | |
| 24 | С***9 | Шайба | |
| 25 | Ш***9 | Шплинт 5х28.019 | |
| 26 | Г***9 | Гайка | |
| 27 | Ш***9 | Шайба 12.65Г.019 | |
| 27 | Ш***9 | Шайба С.20.01.10.019 | |
| 28 | С***0 | Диск | |
| 29 | Б***9 | Болт | |
| 30 | Ш***9 | Шайба | |
| 31 | В***9 | Винт В.М8-6gx30.33H.019 | |
| 32 | С***8 | Планка | |
| 33 | М***9 | Гайка | |
| 34 | С***1 | Удлинитель | |
| 35 | Ш***9 | Шайба | |
| 36 | Ш***9 | Шплинт 5х36.019 | |
| 38 | О***р | Ось | |
| 39 | М***9 | Гайка |
