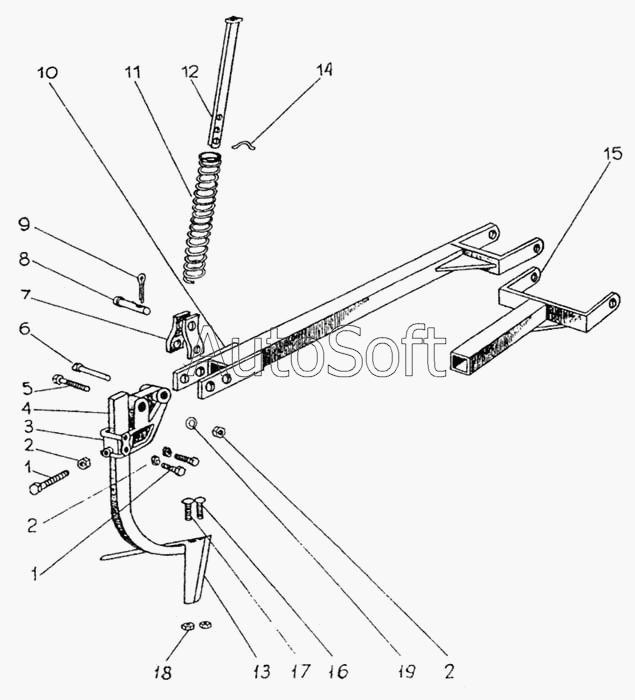

Каталог запасных частей к технике: Красная Звезда КПСН-4, КПСП-4. Грядили рабочих органов
11
19
18
17
16
15
15
14
13
12
1
1
10
9
8
7
6
5
4
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***7 | Винт | |
| 2 | Г***0 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | |
| 3 | К***0 | Держатель | |
| 4 | С***0 | Стойка 11.2 ГОСТ 591-70 | |
| 5 | Б***0 | Болт М16-6gх90.66.019 ГОСТ 7796-70 | |
| 6 | С***2 | Штырь | |
| 7 | К***2 | Планка | |
| 8 | К***3 | Штырь | |
| 9 | Ш***9 | Шплинт 5х22 ГОСТ 397-79 | |
| 10 | К***0 | Грядиль | |
| 11 | К***1 | Пружина | |
| 12 | К***3 | Штанга | |
| 13 | Н***7 | Лапа С-5,22 ГОСТ 1343-82 | |
| 14 | К***2 | Завертка | |
| 15 | К***0 | Грядиль короткий | |
| 15 | К***0 | Грядиль длинный | |
| 16 | Н***1 | Болт | |
| 17 | Н***1 | Болт | |
| 18 | Г***0 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 19 | Ш***0 | Шайба 16 65Г 019 ГОСТ 6402-70 |
