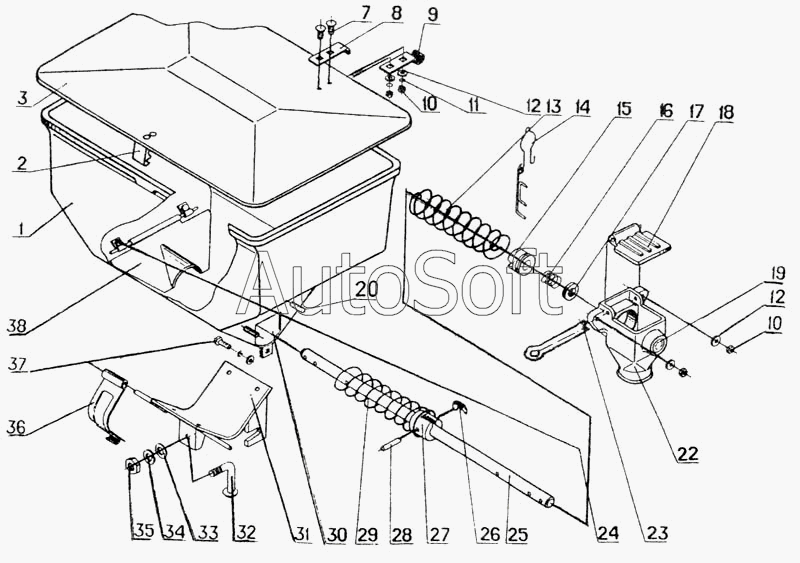

Каталог запасных частей к технике: Красная Звезда КРНВ-5.6-02 (2008). Аппарат туковысевающий АТП-2
27
19
20
22
23
24
25
26
18
28
29
30
31
32
33
34
10
10
1
2
3
7
8
9
11
12
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СП-28-17-3,5 ГОСТ 6308 | С***8 | Кольцо | |
| 1 | А***1 | Бункер (477359201901) | |
| 2 | С***7 | Защелка | |
| 3 | А***1 | Крышка | |
| 5 | А***5 | Угольник | |
| 6 | С***3 | Шарнир | |
| 7 | М***5 | Гайка | |
| 8 | 8***2 | Шайба | |
| 9 | С***1 | Шайба | |
| 10 | А***4 | Шнек (477359204301) | |
| 11 | А***0 | Рассеиватель | |
| 12 | А***2 | Втулка | |
| 13 | 5***7 | Пружина | |
| 14 | С***1 | Шайба | |
| 15 | А***2 | Крышка (477359200210) | |
| 16 | 4***4 | Втулка | |
| 17 | М***2 | Болт | |
| 18 | А***А | Воронка | |
| 19 | 5***7 | Шплинт | |
| 20 | А***5 | Шарнир | |
| 21 | А***1 | Вал (477359204004) | |
| 22 | А***8 | Скоба (477359203908) | |
| 23 | А***3 | Втулка (477359201703) | |
| 24 | С***1 | Штифт (478335057103) | |
| 25 | А***5 | Шнек | |
| 26 | О***о | Окно | |
| 27 | А***0 | Кронштейн (477359200903) | |
| 28 | А***4 | Болт откидной | |
| 29 | 1***2 | Шайба | |
| 30 | С***1 | Шайба | |
| 31 | М***5 | Гайка | |
| 32 | А***0 | Поддон (477359201109) | |
| 33 | М***8 | Болт | |
| 34 | А***0 | Козырек |
