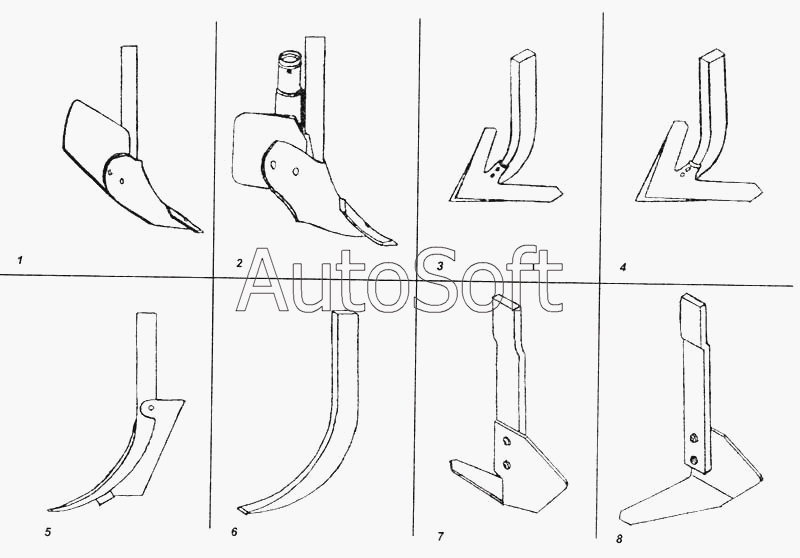

Каталог запасных частей к технике: Красная Звезда КРНВ-5.6-02 (2008). Рабочие органы
1
1
1
2
2
2
3
3
3
3
3
4
4
4
4
4
5
5
5
5
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н***0 | Корпус ОСТ 23.2.130 | |
| 1 | Н***1 | Корпус правый ОСТ 23.2.130 | |
| 1 | Н***2 | Корпус левый ОСТ 23.2.130 | |
| 2 | К***4 | Корпус | |
| 2 | К***1 | Корпус правый | |
| 2 | К***2 | Корпус левый | |
| 3 | М***5 | Гайка | |
| 3 | Н***1 | Болт | |
| 3 | Н***1 | Болт | |
| 3 | Н***0 | Лапа С-5,1 ГОСТ 1343 | |
| 3 | Н***1 | Стойка 11.2 ГОСТ 1343 | |
| 4 | М***5 | Гайка | |
| 4 | Н***1 | Болт | |
| 4 | Н***1 | Болт | |
| 4 | Н***1 | Лапа С-5,3 ГОСТ 1343 | |
| 4 | Н***1 | Стойка 11.2 ГОСТ 1343 | |
| 5 | 8***2 | Шайба | |
| 5 | К***1 | Раструб ножа | |
| 5 | К***2 | Лапа с трубой | |
| 5 | М***6 | Болт | |
| 5 | М***5 | Гайка | |
| 6 | Н***4 | Лапа | |
| 7 | Н***0 | Стойка с лапой | |
| 8 | Н***1 | Стойка с лапой |
