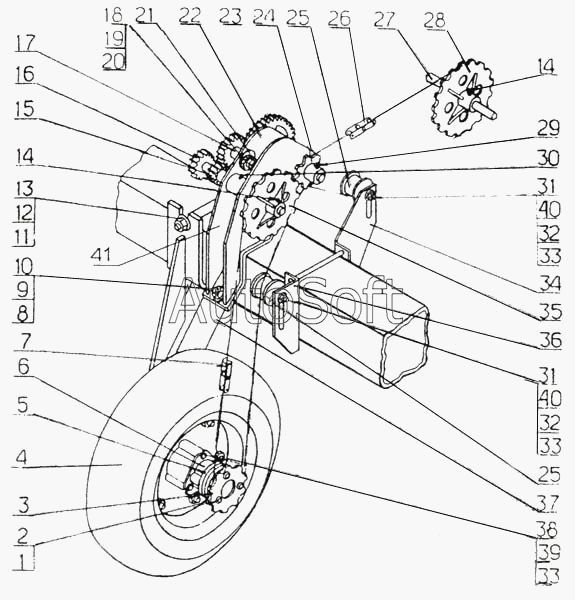

Каталог запасных частей к технике: Красная Звезда КРНВ-5.6-02 (2008). Привод туковысевающих аппаратов
31
31
21
22
23
24
25
25
26
27
28
29
30
20
32
32
33
33
33
34
35
36
37
38
39
40
40
41
10
1
2
3
4
5
6
7
8
9
11
12
13
14
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| С 16.01.10.019 ГОСТ 11371 | С***1 | Шайба | |
| С 20.01.10.019 ГОСТ 11371 | С***1 | Шайба | |
| 1 | М***6 | Болт | |
| 2 | 1***2 | Шайба | |
| 3 | К***2 | Звездочка | |
| 4 | 5***3 | Шина | |
| 5 | К***4 | Шайба | |
| 6 | С***2 | Фланец (478335058904) | |
| 7 | С***3 | Цепь | |
| 8 | З***0 | Скоба | |
| 9 | М***5 | Гайка | |
| 10 | 1***2 | Шайба | |
| 11 | 5***0 | Скоба | |
| 12 | М***5 | Гайка | |
| 13 | 2***2 | Шайба | |
| 14 | 6***7 | Шплинт | |
| 15 | К***4 | Колесо зубчатое | |
| 16 | К***2 | Колесо зубчатое | |
| 17 | К***4 | Колесо зубчатое | |
| 18 | С***9 | Эксцентрик | |
| 19 | М***5 | Гайка | |
| 20 | А***5 | Ось | |
| 21 | С***5 | Шайба | |
| 22 | С***0 | Кронштейн | |
| 23 | К***5 | Колесо зубчатое | |
| 24 | Н***1 | Звездочка 31.75-7-18Ш-1Б ОСТ 23.2.45 | |
| 25 | С***1 | Ролик | |
| 26 | С***6 | Цепь ПРД-31,75-2300 ГОСТ 13568 | |
| 27 | К***0 | Валик | |
| 28 | С***8 | Звездочка | |
| 29 | 6***7 | Шплинт | |
| 30 | 1***3 | Масленка | |
| 31 | С***8 | Ось | |
| 32 | М***5 | Гайка | |
| 33 | 1***2 | Шайба | |
| 34 | К***2 | Кронштейн | |
| 35 | К***0 | Кронштейн | |
| 36 | Н***2 | Звездочка 31.75х14х18 | |
| 37 | К***0 | Кронштейн | |
| 38 | М***6 | Болт | |
| 39 | 1***2 | Шайба | |
| 40 | С***3 | Шайба | |
| 41 | К***0 | Механизм передач |
