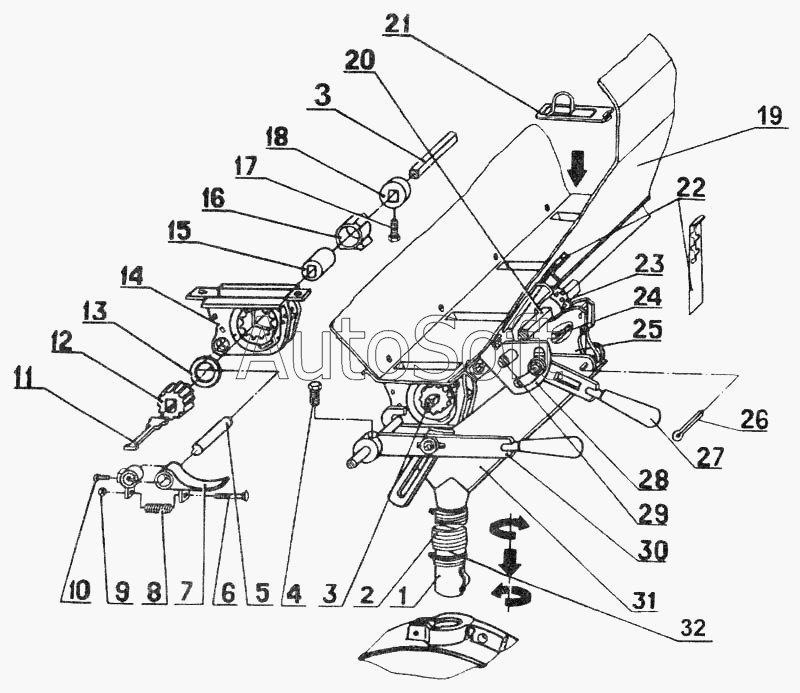

Каталог запасных частей к технике: Красная Звезда СЗ-3,6А. Зерновой и туковый высевающие аппараты
17
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н***1 | Наконечник | |
| 2 | 3***5 | Трубка | |
| 3 | С***1 | Вал (478318273402) | |
| 4 | С***4 | Винт | |
| 5 | С***9 | Вал | |
| 6 | М***1 | Болт | |
| 7 | Н***6 | Клапан | |
| 8 | Н***1 | Пружина | |
| 9 | М***0 | Гайка | |
| 10 | С***1 | Винт | |
| 11 | Н***5 | Шпонка | |
| 12 | Н***2 | Катушка (479163114808) | |
| 13 | Н***6 | Шайба (479163115509) | |
| 14 | Н***0 | Корпус | |
| 15 | Н***1 | Хвостовик (479163114709) | |
| 16 | Н***1 | Муфта | |
| 17 | В***4 | Винт | |
| 18 | Н***3 | Кольцо (479163114907) | |
| 19 | С***1 | Ящик зернотуковый (478318272107) | |
| 20 | С***4 | Вал (478318254604) | |
| 21 | С***А | Заслонка | |
| 22 | С***6 | Задвижка | |
| 23 | С***8 | Катушка | |
| 24 | С***4 | Клапан | |
| 25 | С***0 | Корпус | |
| 26 | 5***9 | Шплинт | |
| 27 | С***0 | Рычаг | |
| 28 | С***А | Сектор | |
| 29 | С***4 | Вал | |
| 30 | С***0 | Рычаг | |
| 31 | Н***2 | Воронка | |
| 32 | Н***3 | Семяпровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
