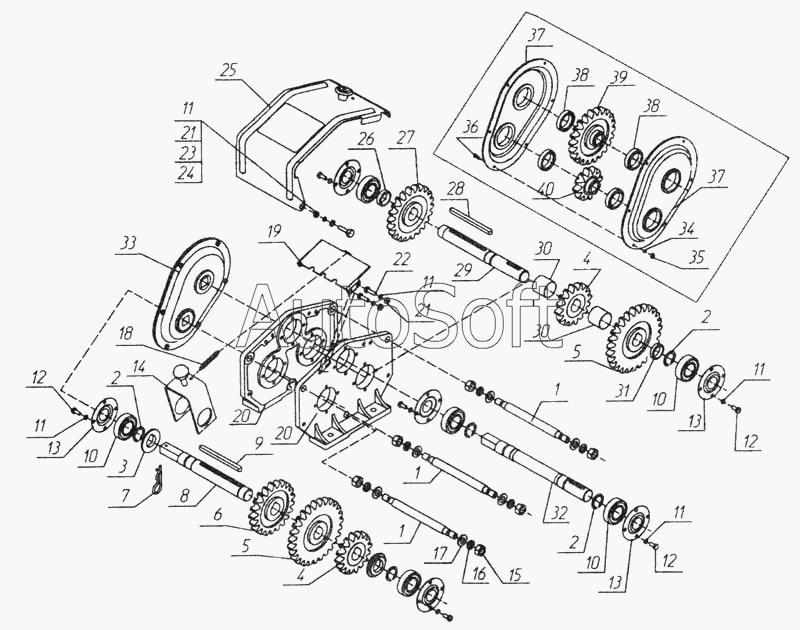

Каталог запасных частей к технике: Красная Звезда СЗ-3,6А. Механизм передач 108.00.202А-03
1
1
1
2
2
2
3
4
4
5
5
6
7
8
9
10
10
10
11
11
11
11
11
12
12
12
13
13
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
37
38
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Стяжка | |
| 2 | А***6 | Кольцо | |
| 3 | 1***7 | Втулка | |
| 4 | 1***2 | Шестерня | |
| 5 | 1***3 | Шестерня | |
| 6 | 1***1 | Шестерня | |
| 7 | С***1 | Шплинт пружинный (477310267808) | |
| 8 | 1***8 | Вал | |
| 9 | 1***1 | Шпонка | |
| 10 | 8***1 | Подшипник | |
| 11 | 6***0 | Шайба | |
| 12 | М***0 | Болт | |
| 13 | 1***5 | Крышка | |
| 14 | 1***1 | Рычаг | |
| 15 | М***0 | Гайка | |
| 16 | 1***0 | Шайба | |
| 17 | С***8 | Шайба | |
| 18 | 1***5 | Пружина | |
| 19 | 1***1 | Упор | |
| 20 | 1***4 | Боковина | |
| 21 | М***0 | Гайка | |
| 22 | М***0 | Болт | |
| 23 | С***8 | Шайба | |
| 24 | 1***1 | Болт | |
| 25 | 1***1 | Крышка | |
| 26 | 1***1 | Втулка | |
| 27 | 1***5 | Шестерня | |
| 28 | 1***4 | Шпонка | |
| 29 | 1***4 | Вал | |
| 30 | 1***2 | Втулка | |
| 31 | 1***2 | Втулка | |
| 32 | 1***5 | Вал | |
| 33 | 1***0 | Касета | |
| 34 | М***0 | Гайка | |
| 35 | 4***0 | Шайба | |
| 36 | В***0 | Винт | |
| 37 | 1***0 | Боковина | |
| 38 | 1***2 | Втулка | |
| 39 | 1***9 | Шестерня | |
| 40 | 1***1 | Шестерня |
