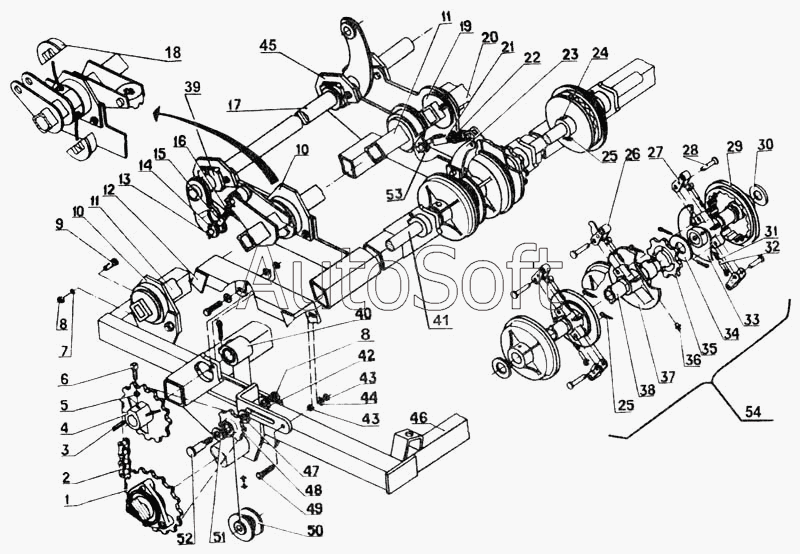

Каталог запасных частей к технике: Красная Звезда СЗ-3,6А. Рама сеялки с установкой валов подъема сошников и механизма передачи на вал контрпривода
42
29
30
31
32
33
34
35
36
37
38
39
40
41
28
43
43
44
45
46
47
48
49
50
51
52
53
54
15
2
3
4
5
6
7
8
8
9
10
10
11
11
12
13
14
1
16
17
18
19
20
21
22
23
24
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***3 | Звездочка | |
| 2 | С***2 | Цепь | |
| 3 | 8***8 | Шпонка | |
| 4 | С***7 | Звездочка, шаг 31,75 мм | |
| 5 | М***0 | Гайка | |
| 6 | В***4 | Винт | |
| 7 | 1***8 | Шайба | |
| 8 | М***0 | Гайка | |
| 9 | М***0 | Болт | |
| 10 | С***7 | Кронштейн | |
| 11 | С***0 | Вал | |
| 12 | С***0 | Щиток | |
| 13 | С***5 | Штырь | |
| 14 | 5***8 | Шплинт | |
| 15 | С***1 | Болт | |
| 16 | М***0 | Гайка | |
| 17 | С***0 | Вал (478318251104) | |
| 18 | С***1 | Вкладыш (478318269701) | |
| 19 | С***7 | Вкладыш | |
| 20 | С***0 | Вал | |
| 21 | С***0 | Тяга | |
| 22 | 5***0 | Пружина | |
| 23 | С***0 | Рычаг | |
| 24 | С***6 | Штырь | |
| 25 | 3***8 | Шплинт | |
| 26 | С***0 | Защелка | |
| 27 | С***0 | Защелка | |
| 28 | С***6 | Штырь | |
| 29 | С***5 | Диск | |
| 30 | С***2 | Шайба | |
| 31 | Н***8 | Пружина | |
| 32 | С***2 | Ось | |
| 33 | С***4 | Диск | |
| 34 | С***6 | Шайба | |
| 35 | С***4 | Звездочка | |
| 36 | 1***4 | Масленка | |
| 37 | С***А | Диск (разобщителя) | |
| 38 | С***1 | Втулка | |
| 39 | С***4 | Вкладыш | |
| 40 | С***0 | Подшипник | |
| 41 | С***1 | Вал | |
| 42 | 1***8 | Шайба | |
| 43 | М***0 | Гайка | |
| 44 | 8***8 | Шайба | |
| 45 | С***А | Накладка | |
| 46 | С***1 | Рама | |
| 47 | С***3 | Шайба | |
| 48 | С***0 | Звездочка | |
| 49 | М***0 | Болт | |
| 50 | С***1 | Ролик | |
| 51 | С***0 | Шайба | |
| 52 | С***1 | Ось | |
| 53 | С***8 | Кривошип | |
| 54 | С***Т | Вал с дисками |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
