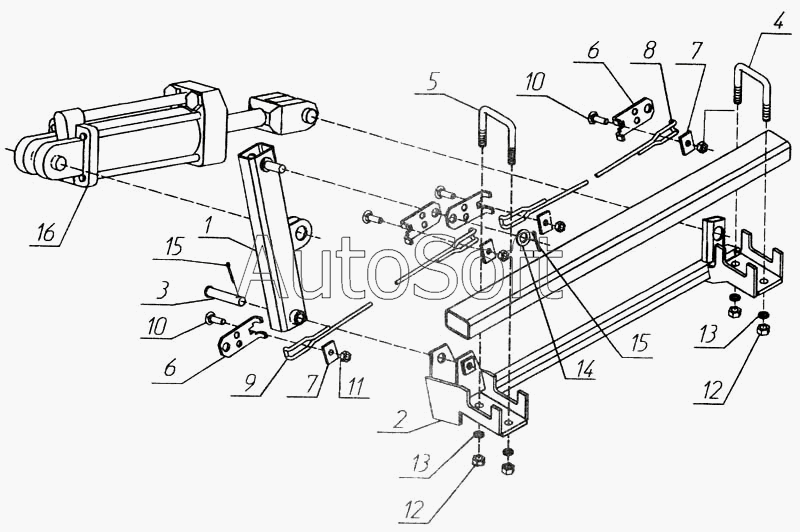

Каталог запасных частей к технике: Красная Звезда ССТ-12В. Маркер (центральная часть)
1
2
3
4
5
6
6
7
7
8
9
10
10
11
12
12
13
13
14
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Рычаг | |
| 2 | 5***0 | Кронштейн | |
| 3 | С***7 | Штырь | |
| 4 | 5***2 | Скоба | |
| 5 | 5***3 | Скоба | |
| 6 | С***1 | Планка | |
| 7 | Т***9 | Прижим | |
| 8 | 5***5 | Канат | |
| 9 | 5***1 | Канат | |
| 10 | Б***1 | Болт М 10х35.58.019 ГОСТ 7802-81 | |
| 11 | Г***0 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 12 | Г***0 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | |
| 13 | Ш***0 | Шайба 12 65Г 019 ГОСТ 6402-70 | |
| 14 | Ш***8 | Шайба С16х2.01.10.019 ГОСТ 11371-78 | |
| 15 | Ш***9 | Шплинты 5х28.019 ГОСТ 397-79 | |
| 16 | Г***8 | Гидроцилиндр Ц-75 ОСТ 23,1.97-88 |
