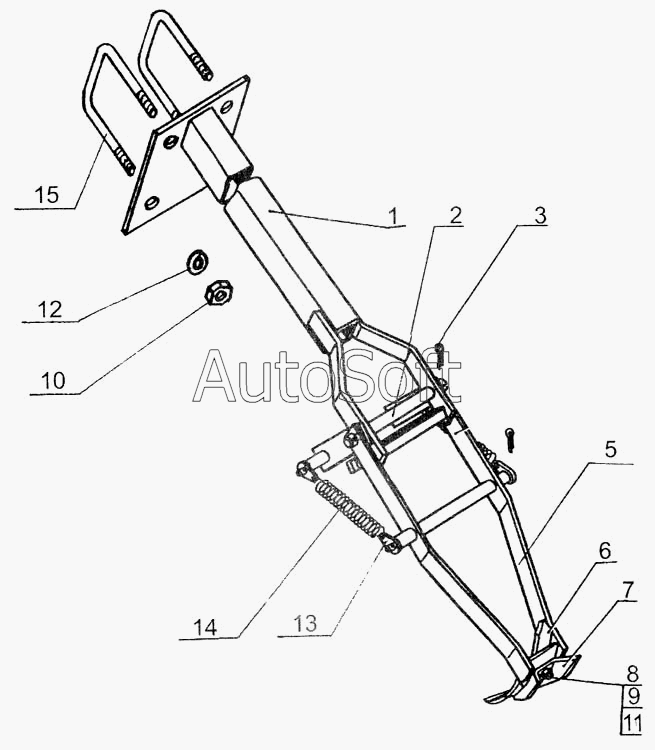

Каталог запасных частей к технике: Красная Звезда ССТ-12В. Следообразователь ССГ 00.1900-01
1
2
3
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***1 | Кронштейн | |
| 2 | С***2 | Ось | |
| 3 | Ш***9 | Шплинт 5х28.019 ГОСТ 397-79 | |
| 4 | Ш***9 | Шплинт 4х22.019 ГОСТ 397-79 | |
| 5 | С***0 | Поводок | |
| 6 | Л***2 | Лапа 6.1 ГОСТ 1343-82 | |
| 7 | С***2 | Крыло | |
| 8 | Б***1 | Болт М10х35.58.019 ГОСТ 7786-81 | |
| 9 | Г***0 | Гайка М10-6Н.6.010 ГОСТ 5915-70 | |
| 10 | Г***0 | Гайка М12-6Н.6.010 ГОСТ 5915-70 | |
| 11 | Ш***0 | Шайба 10 65Г 019 ГОСТ 6402-70 | |
| 12 | Ш***0 | Шайба 12 65Г 019 ГОСТ 6402-70 | |
| 13 | С***5 | Ушко | |
| 14 | 5***9 | Пружина | |
| 15 | С***1 | Скоба 2М12х94х110/30.56.Ц9хр ОСТ 23.2.10-81 |
