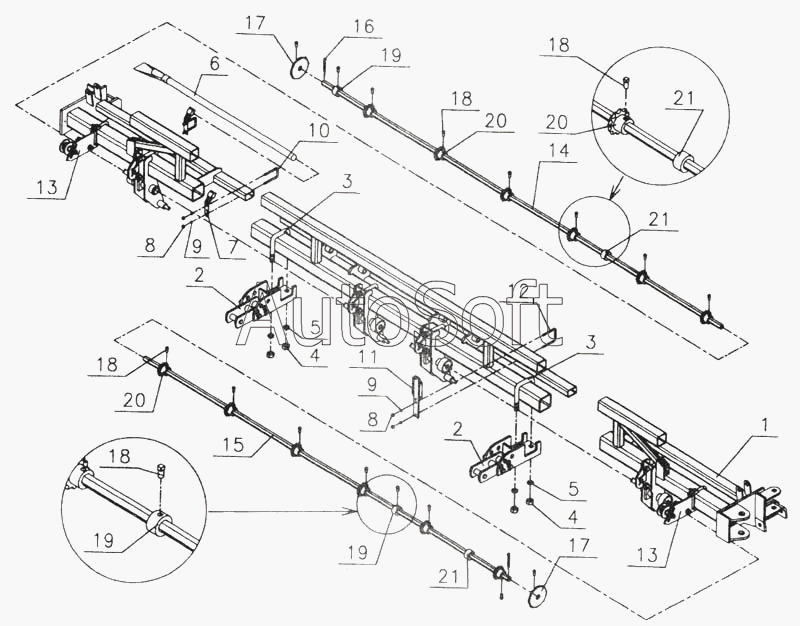

Каталог запасных частей к технике: Красная Звезда ССТ-12В. Рама
1
2
2
3
3
4
4
5
5
6
7
8
8
9
9
10
11
12
13
13
14
15
16
17
17
18
18
18
18
19
19
19
20
20
20
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 509.046.1650 | 5***0 | Кронштейн | |
| 509.046.697 | 5***7 | Ось | |
| Гайка М12-6Н.6.019 ГОСТ 5915-70 | Г***0 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | |
| СГЖ433 | С***3 | Шайба | |
| Скоба 5М12х105х105/30.56.Ц9хр ОСТ 23.2.10-81 | С***1 | Скоба 5М12х105х105/30.56.Ц9хр ОСТ 23.2.10-81 | |
| СКПА.00.028 | С***8 | Ролик | |
| СУ ПА 00.016-01 | С***1 | Ролик | |
| СУПА 00.668-01 | С***1 | Ось | |
| Шайба С12.01.10.019 ГОСТ 11371-78 | Ш***8 | Шайба С12.01.10.019 ГОСТ 11371-78 | |
| Шайба С16.01.10.019 ГОСТ 11371-78 | Ш***8 | Шайба С16.01.10.019 ГОСТ 11371-78 | |
| Шплинт 4х28.019 ГОСТ 397-79 | Ш***9 | Шплинт 4х28.019 ГОСТ 397-79 | |
| 1 | 5***1 | Рама | |
| 2 | 5***0 | Кронштейн | |
| 3 | 5***8 | Скоба | |
| 4 | Г***0 | Гайка М20-6Н.6.019 ГОСТ 5915-70 | |
| 5 | Ш***0 | Шайба 20 65Г 019 ГОСТ 6402-70 | |
| 6 | С***9 | Чистик | |
| 7 | 5***0 | Кронштейн | |
| 8 | Г***0 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 9 | Ш***0 | Шайба 8 65Г 019 ГОСТ 6402-70 | |
| 10 | С***1 | Скоба 2М8х50х80/20.56.Ц9хр ОСТ 23.2.10-81 | |
| 11 | 5***0 | Кронштейн | |
| 12 | С***1 | Скоба 2М8х70х80/20.56.Ц9хр ОСТ 23.2.10-81 | |
| 13 | 5***0 | Натяжник | |
| 14 | 5***3 | Вал | |
| 15 | 5***1 | Вал | |
| 16 | Ш***9 | Шплинт 5х28.019 ГОСТ 397-79 | |
| 17 | С***4 | Звездочка Z=23 | |
| 18 | С***1 | Винт | |
| 19 | 5***9 | Кольцо | |
| 20 | С***1 | Звездочка Z=19 | |
| 21 | 5***3 | Втулка |
