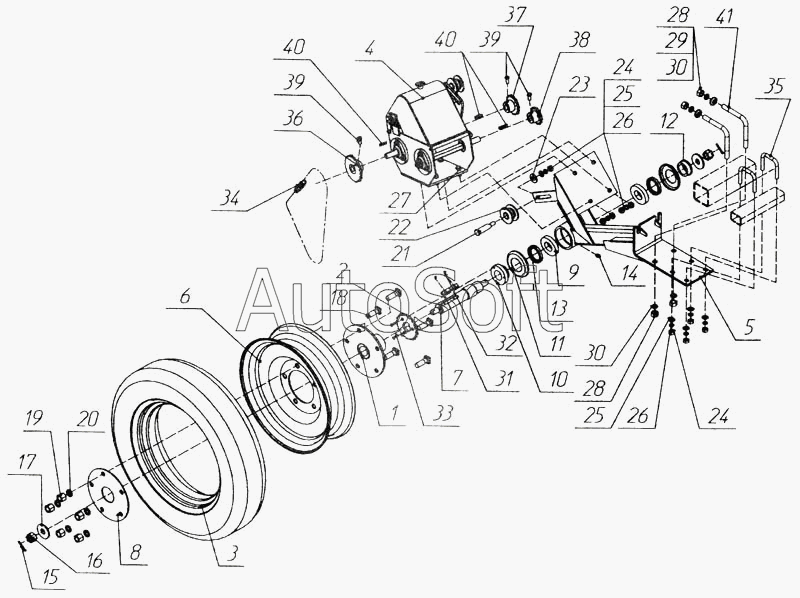

Каталог запасных частей к технике: Красная Звезда ССТ-12В. Опорно-приводное колесо 509.046.1790
31
21
22
23
24
24
25
25
26
26
27
28
28
29
30
30
20
32
33
34
35
36
37
38
39
39
40
40
41
10
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 509.046.1640-01 | 5***1 | Кронштейн | |
| 509.046.1720-01 | 5***1 | Механизм передач | |
| 1 | 5***0 | Диск | |
| 2 | 5***1 | Звездочка | |
| 3 | Ш***0 | Шина 5,50-16 ГОСТ 7463-80 | |
| 4 | 5***0 | Механизм передач | |
| 5 | 5***0 | Кронштейн | |
| 6 | 3***2 | Колесо (диск и обод в сборе) | |
| 7 | 5***4 | Вал | |
| 8 | Н***5 | Фланец | |
| 9 | П***3 | Подшипник 208 ГОСТ 8338-73 | |
| 10 | 5***6 | Втулка | |
| 11 | Н***8 | Колпачок | |
| 12 | 5***4 | Вал | |
| 13 | М***9 | Манжета 1,1-55х80-3 ГОСТ 8752-79 | |
| 14 | М***4 | Масленка 1,2. УХЛ1 ГОСТ 19853-74 | |
| 15 | Ш***9 | Шплинт 4х40.019 ГОСТ 397-79 | |
| 16 | Г***3 | Гайка М20-6Н.6.019 ГОТ 5919-73 | |
| 17 | 5***5 | Шайба | |
| 18 | Н***3 | Болт | |
| 19 | Г***0 | Гайка М18х1,5.6Н. 8.019 ГОСТ 5915-70 | |
| 20 | Ш***0 | Шайба 18 65Г 019 ГОСТ 6402-70 | |
| 21 | С***8 | Ось | |
| 22 | С***1 | Ролик | |
| 23 | С***3 | Шайба | |
| 24 | Г***0 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | |
| 25 | Ш***8 | Шайба С12х2.01.10.019 ГОСТ 11371-78 | |
| 26 | Ш***0 | Шайба 12 65Г 019 ГОСТ 6402-70 | |
| 27 | Б***0 | Болт М12-6gх35.66.019 ГОСТ 7796-70 | |
| 28 | Г***0 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | |
| 29 | Ш***8 | Шайба С16.10.01.10.019 ГОСТ 11371-78 | |
| 30 | Ш***0 | Шайба 16 65Г 019 ГОСТ 6402-70 | |
| 31 | 5***7 | Шпонка | |
| 32 | В***0 | Винт В.М4-6дх12.58.019 ГОСТ 17473-80 | |
| 33 | В***0 | Винт В.М6-6дх20.58.019 ГОСТ 17473-80 | |
| 34 | 5***0 | Цепь | |
| 35 | С***1 | Скоба 2М 12х75х70/35.56 Ц9хр. ОСТ 23.2.10-81 | |
| 36 | З***1 | Звездочка Z=21 | |
| 37 | З***0 | Звездочка Z=15 | |
| 38 | З***2 | Звездочка Z=13 | |
| 39 | С***1 | Винт | |
| 40 | Ш***8 | Шпонка 6х6х32 ГОСТ 23360-78 | |
| 41 | С***1 | Скоба 5М16х1 15х115/40.56 Ц9хр. ОСТ 23.2.10-81 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
