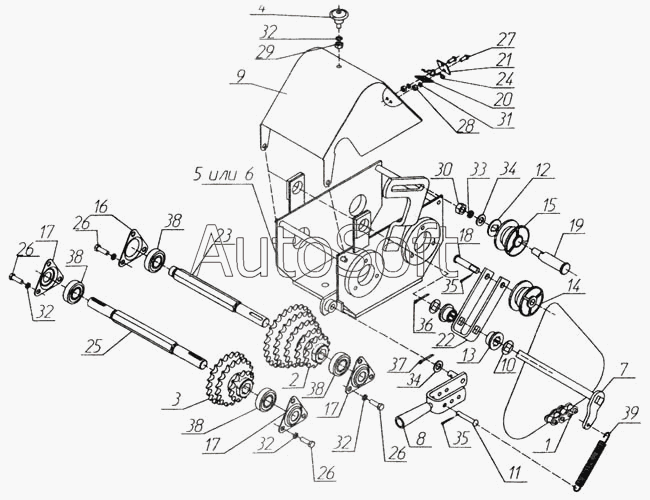

Каталог запасных частей к технике: Красная Звезда ССТ-12В. Механизм передач 509.046.1720
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
18
19
20
21
22
23
24
25
26
26
26
26
27
28
29
30
31
32
32
32
32
33
34
34
35
35
36
37
38
38
38
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***0 | Цепь | |
| 2 | С***0 | Блок | |
| 3 | С***0 | Блок | |
| 4 | Н***2 | Ручка | |
| 5 | 5***0 | Корпус | |
| 6 | 5***1 | Корпус | |
| 7 | 5***0 | Вал | |
| 8 | 5***0 | Рычаг | |
| 9 | 5***0 | Крышка | |
| 10 | С***1 | Шайба | |
| 11 | С***6 | Штырь | |
| 12 | С***3 | Шайба | |
| 13 | С***3 | Втулка | |
| 14 | С***6 | Ролик | |
| 15 | С***1 | Ролик | |
| 16 | С***1 | Крышка | |
| 17 | С***2 | Крышка | |
| 18 | С***2 | Штырь | |
| 19 | С***8 | Ось | |
| 20 | 5***1 | Накладка | |
| 21 | 5***3 | Накладка | |
| 22 | 5***1 | Кронштейн | |
| 23 | 5***1 | Вал | |
| 24 | 5***9 | Защелка | |
| 25 | 5***8 | Вал | |
| 26 | Б***0 | Болт М8-6gх16.58.019 ГОСТ 7796-70 | |
| 27 | В***0 | Винт М5-6gх12.58.019 ГОСТ 17473-80 | |
| 28 | Г***0 | Гайка М5-6Н.6.019 ГОСТ 5915-70 | |
| 29 | Г***0 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 30 | Г***0 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | |
| 31 | Ш***0 | Шайба 5 65Г 019 ГОСТ 6402-70 | |
| 32 | Ш***0 | Шайба 8 65Г 019 ГОСТ 6402-70 | |
| 33 | Ш***0 | Шайба 12 65Г 019 ГОСТ 6402-70 | |
| 34 | Ш***8 | Шайба С12.01.10.019 ГОСТ 11371-78 | |
| 35 | Ш***9 | Шплинт 3,2х20.019 ГОСТ 397-79 | |
| 36 | Ш***9 | Шплинт 4х22.019 ГОСТ 397-79 | |
| 37 | Ш***9 | Шплинт 5х28.019 ГОСТ 397-79 | |
| 38 | П***5 | Подшипник 180204 ГОСТ 8882-75 | |
| 39 | 5***9 | Пружина |
