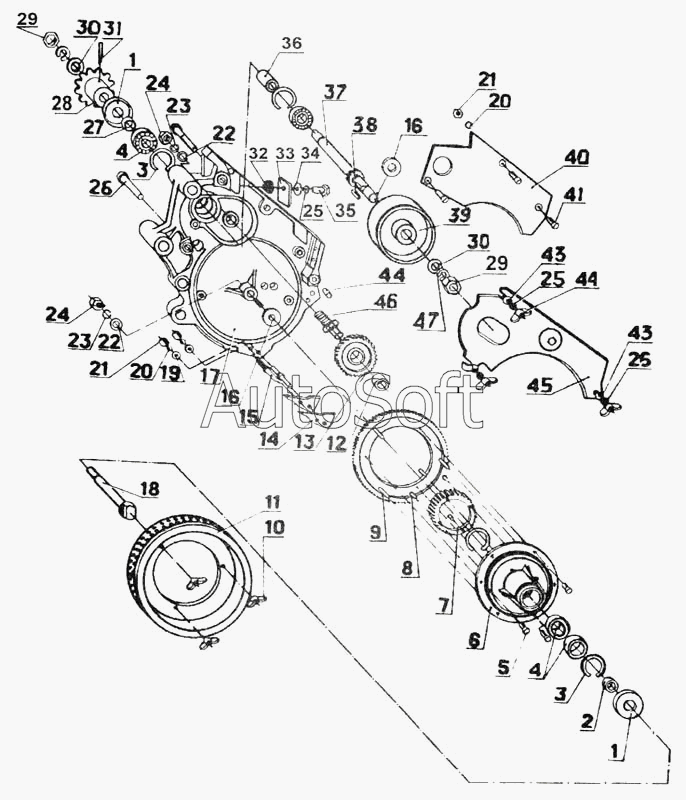

Каталог запасных частей к технике: Красная Звезда ССТ-12В. Аппарат высевающий Н126.17.000-04
1
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
28
29
29
30
30
31
32
33
34
35
36
37
38
39
40
41
43
43
44
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н***4 | Колпачок (479163703602) | |
| 2 | Н***1 | Втулка (479163318209) | |
| 3 | К***6 | Кольцо В40 ГОСТ 13943-86 | |
| 4 | П***5 | Подшипник 180503 ГОСТ 8882-75 | |
| 5 | В***0 | Винт В.М4-6дх12.58.019 ГОСТ 17475-80 | |
| 6 | Н***2 | Ступица (479163317002) | |
| 7 | Н***2 | Модулятор (479163298607) | |
| 8 | В***0 | Винт В.М4-6gх6.58.019 ГОСТ 17473-80 | |
| 9 | Н***0 | Венец зубчатки Z = 90 | |
| 10 | Г***5 | Гайки М6-6Н.6.КЧЗЗ-8-Ф ГОСТ 3032-75 | |
| 11 | Н***1 | Диск 4,5х5,5 | |
| 12 | Н***3 | Втулка | |
| 13 | Н***2 | Зубчатка 40 зубьев | |
| 14 | Н***2 | Выталкиватель (479163316609) | |
| 15 | Н***4 | Штырь | |
| 16 | Н***3 | Шайба | |
| 17 | Н***1 | Корпус (479163316906) | |
| 18 | Н***2 | Ось (479163317805) | |
| 19 | Ш***8 | Шайбы 6х1.2.01.10.019 ГОСТ 11371-78 | |
| 20 | Ш***0 | Шайбы 6 65Г 019 ГОСТ 6402-70 | |
| 21 | Г***0 | Гайки М6-6Н.6.019 ГОСТ 5915-70 | |
| 22 | Ш***8 | Шайбы 12х2.0.01.10.019 ГОСТ 11371-78 | |
| 23 | Ш***0 | Шайбы 12 65Г 019 ГОСТ 6402-70 | |
| 24 | Г***0 | Гайки М12-6Н.6.019 ГОСТ 5915-70 | |
| 25 | Ш***0 | Шайбы 8 65Г 01 9 ГОСТ 6402-70 | |
| 26 | Б***0 | Болты М8-6gх55.58.019 ГОСТ 7796-70 | |
| 27 | Н***2 | Втулка (479163318110) | |
| 28 | Н***0 | Звездочка (479163326507) | |
| 29 | Г***0 | Гайки М16-6Н.6.019 ГОСТ 5915-70 | |
| 30 | Ш***8 | Шайбы 16.01.10.019 ГОСТ 11371-78 | |
| 31 | Ш***9 | Шплинт 4х50.019 ГОСТ 397-79 | |
| 32 | Н***5 | Пробка | |
| 33 | Н***1 | Отражатель (479163319009) | |
| 34 | Ш***8 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 35 | Б***0 | Болты М8-6gх20.58.019 ГОСТ 7796-70 | |
| 36 | Н***1 | Втулка (479163318000) | |
| 37 | Н***1 | Вал-шестерня (479163317706) | |
| 38 | Ш***8 | Шпонка 6х6х16 ГОСТ 23360-78 | |
| 39 | Н***1 | Ролик (479163318902) | |
| 40 | Н***6 | Накладка (479163317607) | |
| 41 | В***0 | Винт В.М6-6дх25.58.019 ГОСТ 17475-80 | |
| 42 | Н***3 | Втулка (479163317101) | |
| 43 | Ш***8 | Шайбы 8х1,4.01.10.019 ГОСТ 11371-78 | |
| 44 | Г***5 | Гайки М8-6Н.6.КЧЗЗ-8-Ф ГОСТ 3032-75 | |
| 45 | Н***0 | Крышка (479163318308) | |
| 46 | Н***2 | Ось | |
| 47 | Ш***0 | Шайбы 16 65Г 019 ГОСТ 6402-70 |
