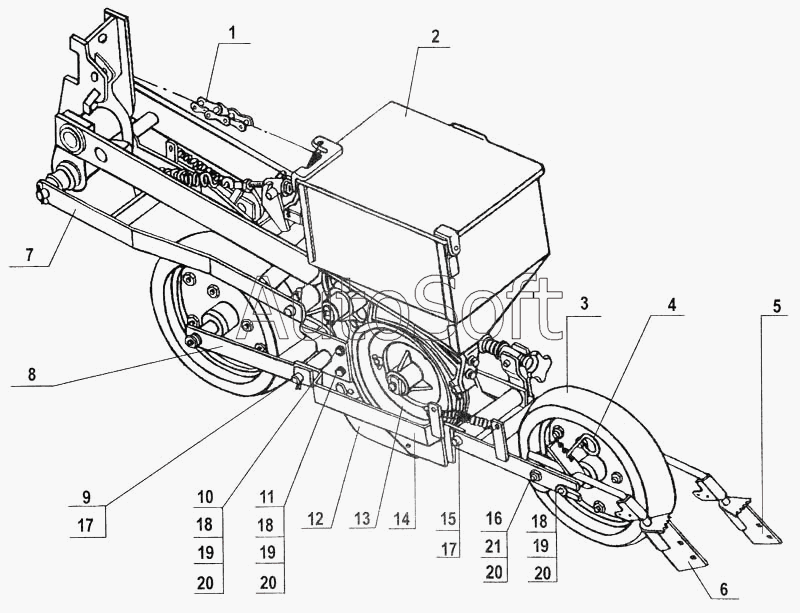

Каталог запасных частей к технике: Красная Звезда ССТ-12В. Секция ССГ 00.2400А (вид слева)
1
2
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
17
18
18
18
19
19
19
20
20
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***5 | Цепь | |
| 2 | Н***0 | Бункер | |
| 2 | Н***0 | Бункер | |
| 3 | Н***0 | Колесо | |
| 4 | С***1 | Пружина | |
| 5 | С***0 | Загортач | |
| 6 | С***1 | Загортач | |
| 7 | П***а | Поводковая группа | |
| 8 | С***0 | Рамка | |
| 9 | С***5 | Штырь | |
| 10 | Б***1 | Болт М10х50.58.01 9 ГОСТ 7802-81 | |
| 11 | Б***1 | Болт М10х55.01 9 ГОСТ 7802-81 | |
| 12 | Н***0 | Сошник семенной | |
| 13 | Н***4 | Аппарат высевающий | |
| 13 | Н***5 | Аппарат высевающий | |
| 14 | С***0 | Рамка | |
| 15 | С***8 | Ось | |
| 16 | С***1 | Гайка самостопорящаяся | |
| 17 | Ш***9 | Шплинты 5х28.019 ГОСТ 397-79 | |
| 18 | Г***0 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 19 | Ш***0 | Шайбы 10 65Г 019 ГОСТ 6402-70 | |
| 20 | Ш***8 | Шайбы 10.01.10.019 ГОСТ 11371-78 | |
| 21 | С***5 | Штырь |
