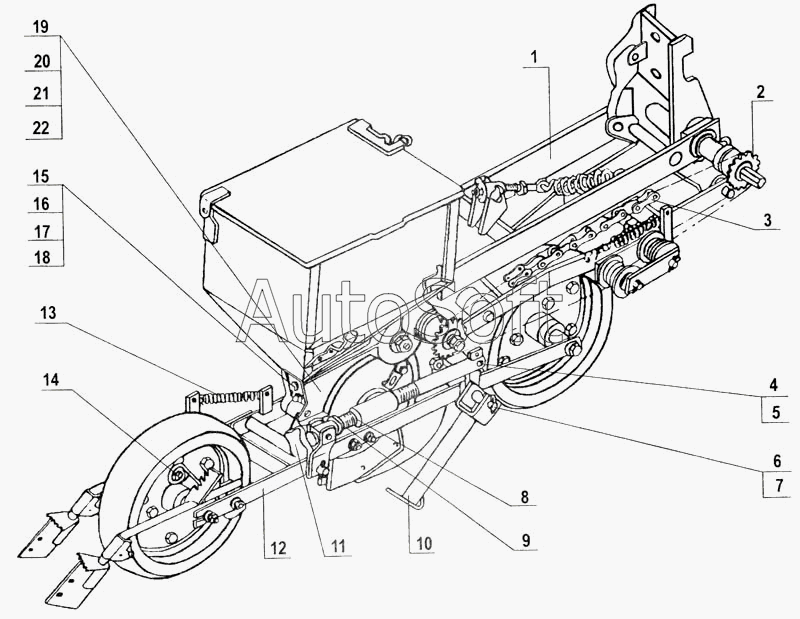

Каталог запасных частей к технике: Красная Звезда ССТ-12В. Секция ССГ 00.2400А (вид справа)
12
22
21
20
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***а | Поводковая группа | |
| 2 | С***1 | Звездочка Z=19 | |
| 3 | С***5 | Цепь | |
| 4 | С***5 | Штырь | |
| 5 | Ш***9 | Шплинт 3,2х18.019 ГОСТ 397-79 | |
| 6 | С***0 | Ось | |
| 7 | Ш***9 | Шплинты 5х28.019 ГОСТ 397-79 | |
| 8 | С***0 | Винт регулировочный | |
| 9 | С***4 | Штифт | |
| 10 | С***0 | Подставка | |
| 11 | С***0 | Ручка | |
| 12 | С***1 | Рамка | |
| 13 | 5***5 | Пружина | |
| 14 | С***А | Пружина | |
| 15 | Б***0 | Болт М6-6gх25.58.019 ГОСТ 7796-70 | |
| 16 | Г***0 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | |
| 17 | Ш***0 | Шайба 8 65Г 019 ГОСТ 6402-70 | |
| 18 | Ш***8 | Шайба 8х1,4.01.10.019 ГОСТ 11 371-78 | |
| 19 | Б***0 | Болт М12-6gх35.66.019 ГОСТ 7796-70 | |
| 20 | Ш***0 | Шайба 12 65Г 019 ГОСТ 6402-70 | |
| 21 | Ш***8 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 22 | Ш***8 | Шайба 12.01.10.019 ГОСТ 11371-78 |
