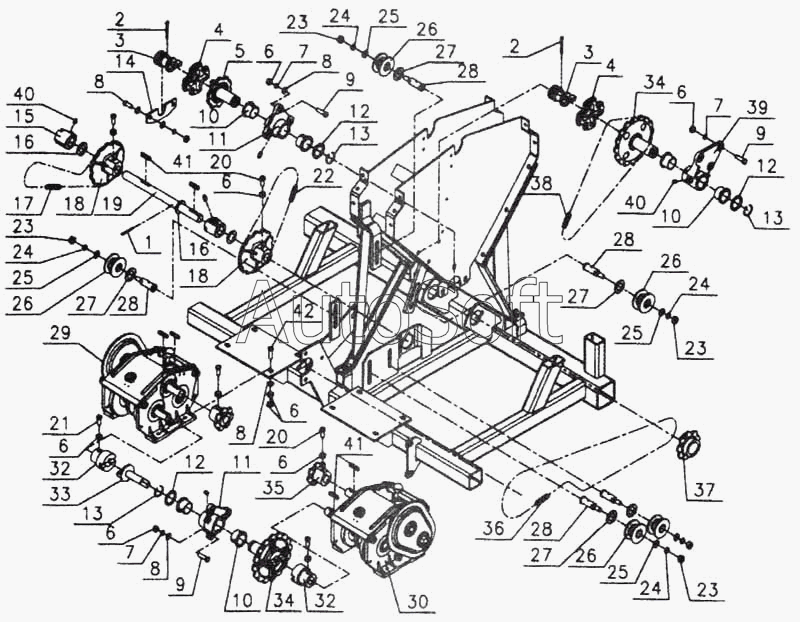

Каталог запасных частей к технике: Красная Звезда СЗ-5,4. Механизм привода зерновых и туковых высевающих аппаратов
1
2
2
3
3
4
4
5
6
6
6
6
6
6
6
7
7
7
8
8
8
8
9
9
9
10
10
10
11
11
12
12
12
13
13
13
14
15
17
18
18
18
19
20
20
21
22
23
23
23
23
24
24
24
24
25
25
25
25
26
26
26
26
27
27
27
27
28
28
28
28
29
30
32
32
33
34
34
35
36
37
38
39
40
40
41
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***9 | Шплинт | |
| 2 | 6***9 | Шплинт | |
| 3 | С***1 | Втулка | |
| 4 | С***2 | Крестовина | |
| 5 | С***1 | Звездочка | |
| 6 | М***0 | Гайка | |
| 7 | 1***0 | Шайба | |
| 8 | 1***8 | Шайба | |
| 9 | М***С | Болт | |
| 10 | С***2 | Втулка | |
| 11 | С***6 | Подшипник | |
| 12 | С***6 | Шайба | |
| 13 | С***1 | Кольцо запорное (477310260404) | |
| 14 | С***3 | Накладка | |
| 15 | С***0 | Подшипник | |
| 17 | С***5 | Цепь | |
| 18 | С***2 | Шайба | |
| 18 | С***7 | Звездочка, шаг 31,75 мм | |
| 19 | О***7 | Вал | |
| 20 | С***2 | Винт | |
| 21 | С***1 | Винт | |
| 22 | С***8 | Цепь | |
| 23 | М***0 | Гайка | |
| 24 | 1***0 | Шайба | |
| 25 | 1***8 | Шайба | |
| 26 | С***1 | Ролик | |
| 27 | С***3 | Шайба | |
| 28 | С***1 | Ось | |
| 29 | 1***0 | Касета | |
| 30 | 1***3 | Механизм передач | |
| 31 | 1***2 | Механизм передач | |
| 32 | О***5 | Втулка | |
| 33 | О***4 | Вал | |
| 34 | С***1 | Звездочка | |
| 35 | Н***1 | Звездочка | |
| 36 | С***0 | Цепь (1477310261105) | |
| 37 | С***4 | Звездочка | |
| 38 | С***6 | Цель | |
| 39 | С***А | Подшипник | |
| 40 | 1***4 | Масленка | |
| 41 | 8***8 | Шпонка | |
| 42 | М***0 | Болт |
