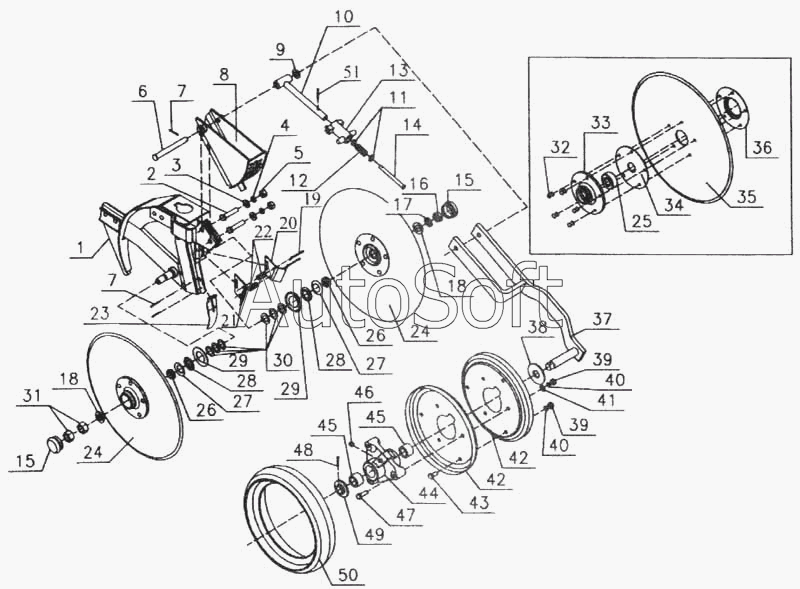

Каталог запасных частей к технике: Красная Звезда СЗ-5,4. Сошник двухдисковый 108.00.2580-01 с прикатывающим катком
39
39
27
27
28
28
29
29
30
31
32
33
34
35
36
37
38
26
26
40
40
41
42
42
43
44
45
45
46
47
48
49
50
51
14
2
3
4
5
6
7
7
8
9
10
11
12
13
1
15
15
16
17
18
18
19
20
21
22
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Корпус | |
| 2 | М***0 | Болт | |
| 3 | С***8 | Шайба | |
| 4 | 1***0 | Шайба | |
| 5 | М***0 | Гайка | |
| 6 | С***2 | Штырь | |
| 7 | 3***9 | Шплинт | |
| 8 | К***0 | Сектор | |
| 9 | С***8 | Шайба | |
| 10 | К***0 | Рычаг | |
| 11 | С***8 | Шайба | |
| 12 | 5***6 | Пружина | |
| 13 | 6***2 | Ручка | |
| 14 | К***6 | Штырь | |
| 15 | 1***4 | Колпачок | |
| 16 | М***9 | Гайка | |
| 17 | 1***9 | Шайба | |
| 18 | С***8 | Шайба | |
| 19 | 4***9 | Шплинт | |
| 20 | Н***1 | Счищалка (479163653701) | |
| 21 | Н***2 | Счищалка (479163652604) | |
| 22 | Н***3 | Пружина (479163652010) | |
| 23 | Н***6 | Направитель (479163644504) | |
| 24 | Н***0 | Диск (479163650905) | |
| 25 | 1***5 | Подшипник | |
| 26 | Н***1 | Втулка (479163653206) | |
| 27 | Н***А | Кольцо (1479163651309) | |
| 28 | Н***2 | Колпачок (479163651705) | |
| 29 | Н***А | Кольцо (479163651408) | |
| 30 | Н***3 | Шайба | |
| 31 | М***0 | Гайка | |
| 32 | 6***0 | Заклепка | |
| 33 | Н***1 | Крышка (479163652505) | |
| 34 | Н***9 | Прокладка (479163652206) | |
| 35 | Н***5 | Диск (479163653008) | |
| 36 | Н***8 | Упор (479163652307) | |
| 37 | К***0 | Поводок | |
| 38 | Н***2 | Шайба | |
| 39 | М***0 | Гайка | |
| 40 | 8***0 | Шайба | |
| 41 | С***8 | Шайба | |
| 42 | С***8 | Диск | |
| 43 | М***0 | Болт | |
| 44 | 5***1 | Ступица | |
| 45 | 4***4 | Втулка | |
| 46 | 1***4 | Масленка | |
| 47 | М***0 | Болт | |
| 48 | 4***9 | Шплинт | |
| 49 | Н***1 | Шайба | |
| 50 | Н***3 | Обод РТМ-А23.2.041-79 | |
| 51 | 3***9 | Шплинт |
