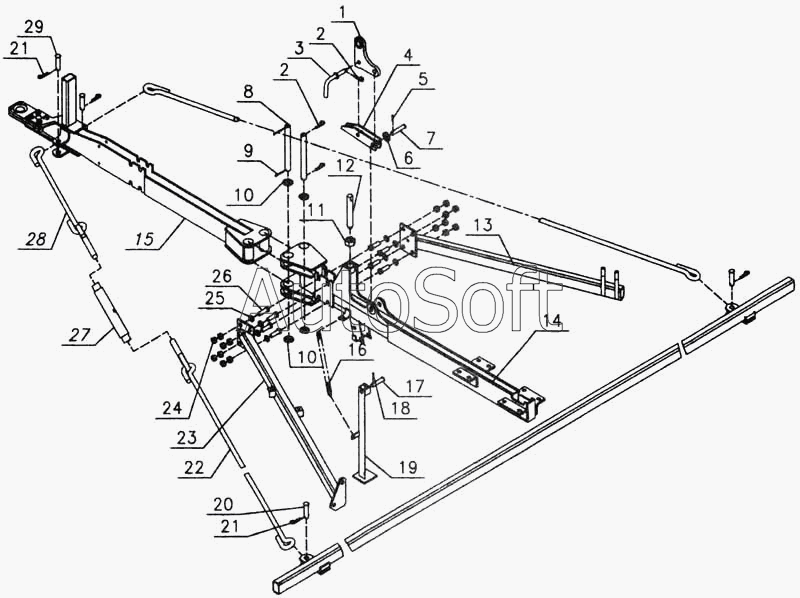

Каталог запасных частей к технике: Красная Звезда СЗ-5,4. Прицепное устройство
15
29
28
27
26
25
24
23
22
21
21
20
19
18
17
16
1
14
13
12
11
10
10
9
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | О***0 | Кронштейн | |
| 2 | С***1 | Шплинт пружинный (477310267808) | |
| 3 | С***0 | Штырь | |
| 4 | О***0 | Рычаг | |
| 5 | Ш***9 | Шплинт 5х28.019 ГОСТ 397-79 | |
| 6 | Ш***8 | Шайба 20.01.10.019 ГОСТ 11371-78 | |
| 7 | О***4 | Ось | |
| 8 | О***5 | Штырь | |
| 9 | Ш***9 | Шплинт 5х36.019 ГОСТ 397-79 | |
| 10 | Ш***8 | Шайба 24.01.10.019 ГОСТ 11371-78 | |
| 11 | Г***0 | Гайка М27-6Н.5.019 ГОСТ 2526-70 | |
| 12 | С***9 | Винт | |
| 13 | О***0 | Сница | |
| 14 | О***0 | Сница | |
| 15 | О***0 | Сница | |
| 16 | 5***8 | Пружина | |
| 17 | С***4 | Штырь | |
| 18 | Ш***9 | Шплинт 4х22.019 ГОСТ 397-79 | |
| 19 | С***0 | Подставка | |
| 20 | О***2 | Штырь | |
| 21 | С***2 | Шплинт пружинный | |
| 22 | О***0 | Тяга | |
| 23 | О***0 | Сница | |
| 24 | Г***0 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | |
| 25 | Ш***8 | Шайба 16.01.10.019 ГОСТ 11371-78 | |
| 26 | Б***0 | Болт М16-6gх50.66.019 ГОСТ 7796-70 | |
| 27 | О***0 | Гайка стяжная | |
| 28 | О***0 | Тяга | |
| 29 | О***1 | Штырь |
