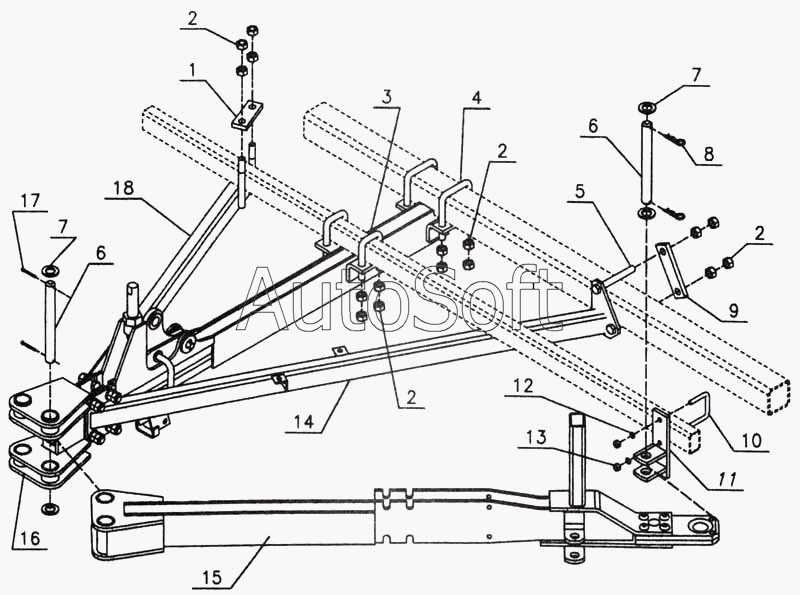

Каталог запасных частей к технике: Красная Звезда СЗ-5,4. Прицепное устройство в транспортном положении
1
2
2
2
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***5 | Планка | |
| 2 | Г***0 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | |
| 3 | С***1 | Скоба 2М16х64х105/35.56.Ц9хр ОСТ 23.2.10-81 | |
| 4 | С***1 | Скоба 2М16х98х125/35.56.Ц9хр ОСТ 23.2.10-81 | |
| 5 | Б***0 | Болт М16-6gх130.66.019 ГОСТ 7796-70 | |
| 6 | О***5 | Штырь | |
| 7 | Ш***8 | Шайба 24.01.10.019 ГОСТ 11371-78 | |
| 8 | С***1 | Шплинт пружинный (477310267808) | |
| 9 | С***3 | Планка | |
| 10 | С***1 | Скоба 2М10х73х60/25.56.Ц9хр ОСТ 23.2.10-81 | |
| 11 | О***0 | Фиксатор | |
| 12 | Ш***0 | Шайба 10.65Г.019 ГОСТ 6402-70 | |
| 13 | Г***0 | Гайка М10-6Н.6019 ГОСТ 5915-70 | |
| 14 | О***0 | Сница | |
| 15 | О***0 | Сница | |
| 16 | О***0 | Сница | |
| 17 | Ш***9 | Шплинт 5х36.019 ГОСТ 397-79 | |
| 18 | О***0 | Сница |
