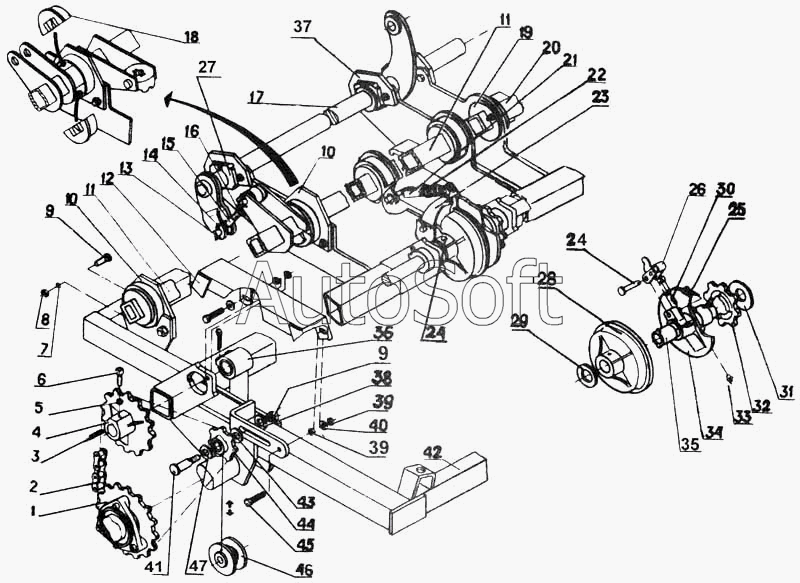

Каталог запасных частей к технике: Красная Звезда СЗ-5,4. Рама сеялки с установкой валов подъема сошников, валов контрпривода
1
2
3
4
5
6
7
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
46
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***1 | Звездочка | |
| 2 | С***3 | Цепь | |
| 3 | 8***8 | Шпонка | |
| 4 | С***7 | Звездочка, шаг 31,75 мм | |
| 5 | М***0 | Гайка | |
| 6 | В***4 | Винт | |
| 7 | 1***8 | Шайба | |
| 8 | М***9 | Гайка | |
| 9 | М***0 | Болт | |
| 10 | С***7 | Кронштейн | |
| 11 | О***Б | Вал | |
| 12 | С***0 | Щиток | |
| 13 | С***5 | Штырь | |
| 14 | 5***8 | Шплинт | |
| 15 | С***1 | Болт | |
| 16 | М***0 | Гайка | |
| 17 | О***Б | Вал | |
| 18 | С***1 | Вкладыш (478318269701) | |
| 19 | С***7 | Вкладыш | |
| 20 | О***0 | Вал | |
| 21 | С***0 | Тяга | |
| 22 | 5***0 | Пружина | |
| 23 | С***0 | Рычаг | |
| 24 | С***6 | Штырь | |
| 25 | 3***9 | Шплинт | |
| 26 | С***0 | Защелка | |
| 27 | С***4 | Вкладыш | |
| 28 | С***5 | Диск | |
| 29 | С***2 | Шайба | |
| 30 | Н***8 | Пружина | |
| 31 | С***6 | Шайба | |
| 32 | С***4 | Звездочка | |
| 33 | 1***4 | Масленка | |
| 34 | С***А | Диск (разобщителя) | |
| 35 | С***1 | Втулка | |
| 36 | С***0 | Подшипник | |
| 37 | С***А | Накладка | |
| 38 | 1***8 | Шайба | |
| 39 | 1***0 | Гайка | |
| 40 | 8***8 | Шайба | |
| 41 | С***1 | Ось | |
| 42 | О***0 | Рама | |
| 43 | С***3 | Шайба | |
| 44 | С***0 | Звездочка | |
| 46 | М***0 | Болт | |
| 46 | С***1 | Ролик | |
| 47 | С***0 | Шайба |
