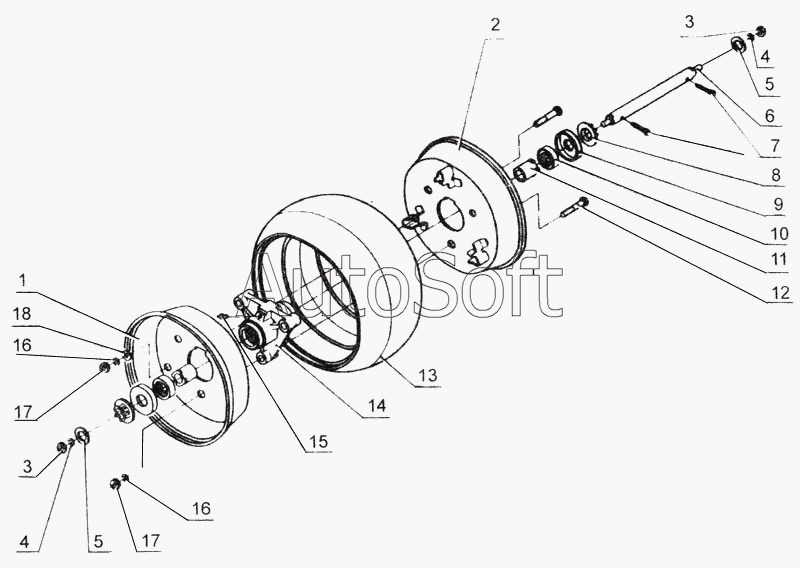

Каталог запасных частей к технике: Красная Звезда СУПН-8. Колесо прикатывающее Н041.09.000
11
18
18
17
17
16
16
15
14
13
12
1
10
9
8
7
6
5
5
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н***2 | Диск | |
| 2 | Н***1 | Диск | |
| 3 | Г***5 | Гайка М10-6Н.6.019 ГОСТ 5915 | |
| 4 | Ш***2 | Шайба 10.65Г 019 ГОСТ 6402 | |
| 5 | Ш***1 | Шайба С.10.01.019 ГОСТ 11371 | |
| 6 | Н***1 | Ось | |
| 7 | Ш***7 | Шплинт 4х32.019 ГОСТ397 | |
| 8 | Н***1 | Шайба | |
| 9 | Н***5 | Колпачок | |
| 10 | М***2 | Манжета 1.2-18х35-1 ГОСТ 8752 | |
| 11 | Н***4 | Втулка | |
| 12 | Б***6 | Болт М8-6gх50.58.019 ГОСТ 7796 | |
| 13 | Ш***1 | Шина атмосферного давления 300х150 ТУ 38-10451 | |
| 14 | 5***6 | Ступица | |
| 15 | М***3 | Масленка 1,2.Ц6хр ГОСТ 1985-3 | |
| 16 | Ш***2 | Шайба 10.65Г 019 ГОСТ 6402 | |
| 16 | Ш***2 | Шайба 8.65Г.019 ГОСТ 6402 | |
| 17 | Г***5 | Гайка М10-6Н.6.019 ГОСТ 5915 | |
| 17 | Г***5 | Гайка М8-6Н.6.019 ГОСТ 5915 | |
| 18 | Ш***1 | Шайба С.10.01.019 ГОСТ 11371 | |
| 18 | Ш***1 | Шайба С.8х1,4.01.019 ГОСТ 11371 |
