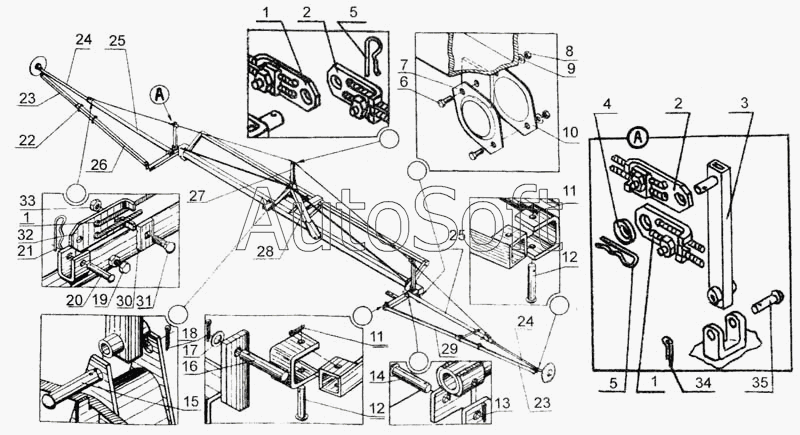

Каталог запасных частей к технике: Красная Звезда СУПН-8. Маркер СУПА 00.900
1
1
1
2
2
3
4
5
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
22
22
23
23
24
24
25
25
26
27
28
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Канат | |
| 1 | 5***2 | Канат | |
| 2 | 5***0 | Канат | |
| 3 | С***1 | Рычаг | |
| 4 | Ш***1 | Шайба С.16.01.019 ГОСТ 11371 | |
| 5 | С***2 | Шплинт пружинный | |
| 6 | Б***8 | Болт М6-6gх14.58.019 ГОСТ 7798 | |
| 7 | Ф***Е | Световращатель ТУ 37.003.079 | |
| 8 | Г***5 | Гайка М6-6Н.6.019 ГОСТ 5915 | |
| 9 | Ш***2 | Шайба 6.65Г.019 ГОСТ 6402 | |
| 10 | Ф***5 | Световозвращатель ТУ 37.003.079 | |
| 11 | Ш***7 | Шплинт 3,2х18.019 ГОСТ 397 | |
| 12 | С***1 | Штырь | |
| 13 | Ш***7 | Шплинт 5х28.019 ГОСТ 397 | |
| 14 | С***2 | Штырь | |
| 15 | С***3 | Штырь | |
| 16 | С***0 | Шарнир | |
| 17 | Ш***1 | Шайба С.16.01.10.019 ГОСТ 11371 | |
| 18 | Ш***7 | Шплинт 5х28.019 ГОСТ 397 | |
| 19 | С***2 | Винт | |
| 20 | С***3 | Штырь | |
| 21 | С***2 | Шплинт пружинный | |
| 22 | Г***5 | Гайка М10-6Н.6.019 ГОСТ 5915 | |
| 22 | С***0 | Скоба ЗМ10х68х65/25.56.Ц9хр ОСТ 32.2.10 | |
| 22 | Ш***2 | Шайба 10.65Г.019 ГОСТ 6402 | |
| 23 | С***0 | Растяжка | |
| 23 | С***2 | Растяжка | |
| 24 | С***0 | Ось | |
| 25 | С***0 | Труба | |
| 25 | С***2 | Труба | |
| 26 | С***2 | Растяжка | |
| 27 | С***0 | Рычаг | |
| 28 | С***0 | Рама | |
| 28 | С***0 | Рама | |
| 29 | С***0 | Растяжка | |
| 30 | Т***9 | Прижим | |
| 31 | Б***2 | Болт М 10х25.58.019 ГОСТ 7802 | |
| 32 | С***1 | Планка | |
| 33 | Г***5 | Гайка М10-6Н.6.019 ГОСТ 5915 | |
| 34 | Ш***7 | Шплинт 5х28.019 ГОСТ 397 | |
| 35 | С***3 | Штырь |
