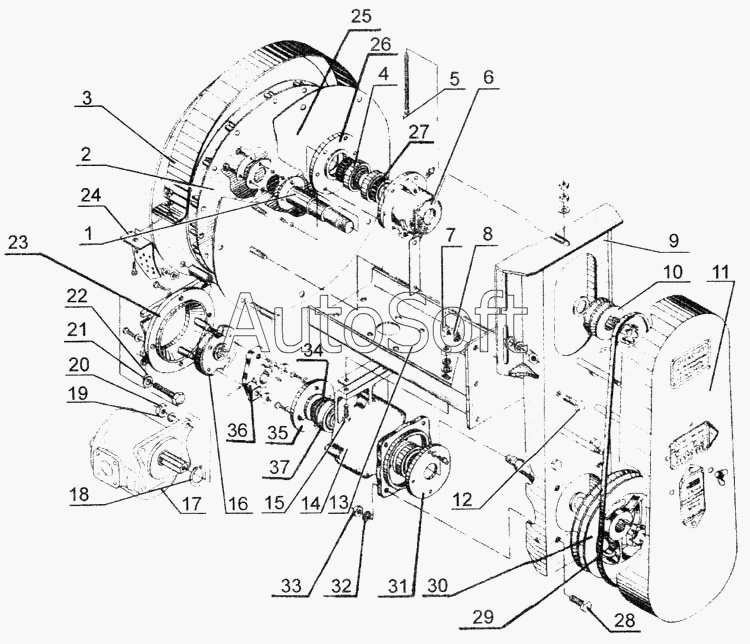

Каталог запасных частей к технике: Красная Звезда СУПН-8. Вентилятор СУПА 00.040
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***4 | Вал | |
| 2 | С***0 | Ротор | |
| 3 | С***0 | Кожух | |
| 4 | П***1 | Подшипник 36206 ГОСТ 831 | |
| 5 | С***2 | Шпилька | |
| 6 | С***4 | Корпус | |
| 7 | Г***5 | Гайка М12-6Н.6.019 ГОСТ 5915 | |
| 8 | Ш***2 | Шайба 12.65Г.019 ГОСТ 6402 | |
| 9 | С***0 | Кронштейн | |
| 10 | С***3 | Шкив | |
| 11 | С***0 | Щиток | |
| 12 | Б***6 | Болт М12-6gх30.66.019 ГОСТ 7796 | |
| 13 | С***0 | Кронштейн | |
| 14 | С***3 | Кронштейн | |
| 15 | Б***6 | Болт М10-6gх35.56.019 ГОСТ 7796 | |
| 16 | С***0 | Муфта | |
| 17 | М***Л | Мотор шестеренный ГМШ 32-ЗЛ | |
| 18 | К***5 | Кольцо А 25 | |
| 19 | Ш***2 | Шайба 10.65Г.019 ГОСТ 6402 | |
| 20 | Г***5 | Гайка М10-6Н.6.019 ГОСТ 5915 | |
| 21 | Ш***1 | Шайба С.10.01.019 ГОСТ 11371 | |
| 22 | Б***6 | Болт М10-6gх40.58.019 ГОСТ 7796 | |
| 23 | С***А | Крышка | |
| 24 | С***6 | Кожух | |
| 25 | С***0 | Боковина | |
| 26 | С***5 | Крышка | |
| 27 | М***2 | Манжета II 2-30х52-1 ГОСТ 8752 | |
| 28 | Б***6 | Болт М10-6gх35.58.019 ГОСТ 7796 | |
| 29 | Р***4 | Ремень А-1250Т ГОСТ 1284 | |
| 30 | С***4 | Шкив | |
| 31 | С***2 | Крышка | |
| 32 | Ш***2 | Шайба 10.65Г.019 ГОСТ 6402 | |
| 33 | Г***5 | Гайка М10-6Н.6.019 ГОСТ 5915 | |
| 34 | М***2 | Манжета II 2-30х52-1 ГОСТ 8752 | |
| 35 | С***2 | Крышка | |
| 36 | С***1 | Фланец | |
| 37 | П***8 | Подшипник 0-206 ГОСТ 8338 |
