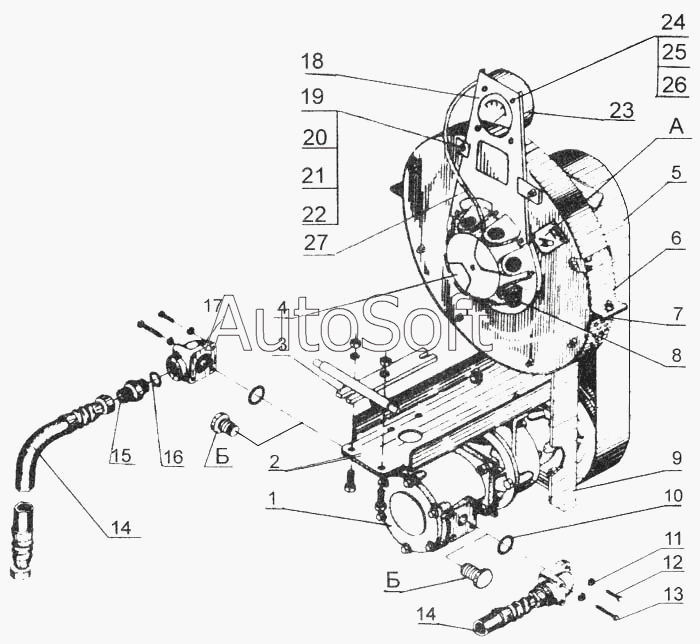

Каталог запасных частей к технике: Красная Звезда СУПН-8. Вентилятор с шестеренным мотором и кронштейном для крепления туковысевающего аппарата АТП-2
12
27
26
25
24
23
22
21
20
19
18
17
16
15
14
14
13
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Заглушка {Б} | З***} | Заглушка {Б} | |
| Н 036.02.005 | Н***5 | Штуцер проходной | |
| СУПА 00.047 | С***7 | Пробка | |
| Табличка «Схема установки гидромотора» {А} | Т***} | Табличка «Схема установки гидромотора» {А} | |
| 1 | М***Л | Мотор шестеренный ГМШ 32-ЗЛ | |
| 2 | С***0 | Кронштейн | |
| 3 | С***0 | Кронштейн (478335057906) | |
| 4 | С***1 | Раструб | |
| 5 | С***0 | Щиток | |
| 6 | С***0 | Кожух | |
| 7 | С***6 | Кожух | |
| 8 | С***4 | Штуцер | |
| 9 | С***0 | Кронштейн | |
| 10 | К***9 | Кольцо 028-034-36-2-2 ГОСТ 9833/ ГОСТ 18829 | |
| 11 | Ш***2 | Шайба 8.65Г.019 ГОСТ 6402 | |
| 12 | Б***6 | Болт М8-6gх20.58.019 ГОСТ 7796 | |
| 13 | Б***6 | Болт М8-6gх50.58.019 ГОСТ 7796 | |
| 14 | Н***0 | Рукав высокого давления II-16, армированный | |
| 15 | Н***4 | Штуцер ввертной | |
| 16 | К***9 | Кольцо 024-028-25-2-2 ГОСТ 9833/ ГОСТ 18829 | |
| 17 | С***7 | Муфта угловая | |
| 18 | С***0 | Кронштейн | |
| 19 | Б***6 | Болт М8-6gх80.58.01 9 ГОСТ 7796 | |
| 20 | Г***5 | Гайка М8-6Н.6.019 ГОСТ 5915 | |
| 21 | Ш***2 | Шайба 8.65Г.019 ГОСТ 6402 | |
| 22 | Ш***8 | Шайба С.8.01.019 ГОСТ 6958 | |
| 23 | Т***0 | Тягомер мембранный показывающий ТмМП-100 ТУ 25-02-1730 | |
| 24 | В***3 | Винт В.М5-6дх1 6.58.01 9 ГОСТ 17473 | |
| 25 | Ш***2 | Шайба 5.65Г.019 ГОСТ 6402 | |
| 26 | Г***5 | Гайка М5-6Н.6.019 ГОСТ 5915 | |
| 27 | Т***. | Трубка ЗС 6,3х2,0 ГОСТ 5496, L=450±10мм. |
