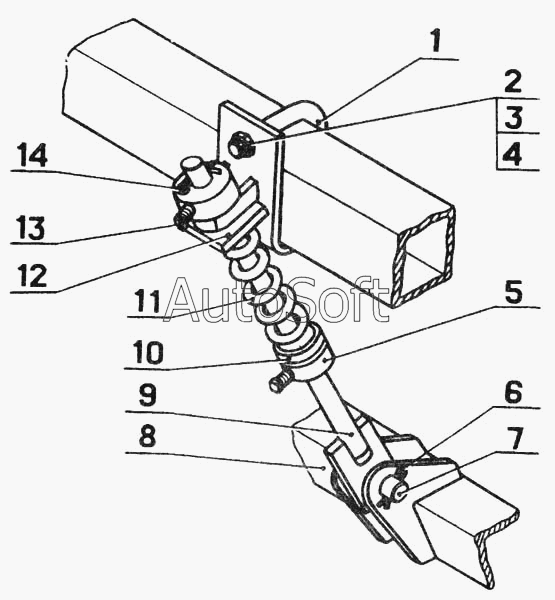

Каталог запасных частей к технике: Красная Звезда СУПН-8. Штанга СУПА 00.630, установленная на поводках секции СУПА 00.310 и на брусе рамы
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***0 | Скоба 5М12х80х80/30.56Ц9хр ОСТ 23.2.10 | |
| 2 | Г***5 | Гайка М12-6Н.6.019 ГОСТ 5915 | |
| 3 | Ш***2 | Шайба 12.65Г.019 ГОСТ 6402 | |
| 4 | Ш***1 | Шайба С.12х2.01.10.019 ГОСТ 11371 | |
| 5 | С***6 | Кольцо | |
| 6 | Ш***7 | Шплинт 3,2х18.019 ГОСТ 397 | |
| 7 | С***5 | Штырь | |
| 8 | С***0 | Поводок | |
| 9 | С***0 | Штанга | |
| 10 | С***8 | Колпачок | |
| 11 | 5***8 | Пружина | |
| 12 | С***0 | Кронштейн | |
| 13 | С***2 | Винт | |
| 14 | Ш***7 | Шплинт 5х28.019 ГОСТ 397 |
