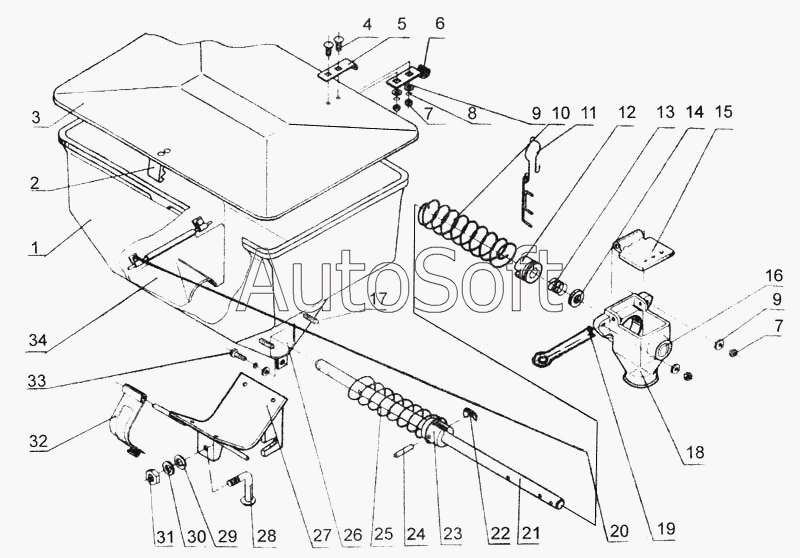

Каталог запасных частей к технике: Красная Звезда СУПН-8. Аппарат туковысевающий АТП-2
1
2
3
4
5
6
7
7
8
9
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А***1 | Бункер (477359201901) | |
| 2 | С***7 | Защелка | |
| 3 | А***1 | Крышка | |
| 4 | Б***6 | Болт М8-6gх20.58.019 ГОСТ 7796 | |
| 5 | А***5 | Угольник | |
| 6 | С***3 | Шарнир | |
| 7 | Г***5 | Гайка М8-6Н.6.019 ГОСТ 5915 | |
| 8 | Ш***2 | Шайба 8.65Г.019 ГОСТ 6402 | |
| 9 | Ш***1 | Шайба С.8х1,4.01.019 ГОСТ 11371 | |
| 10 | А***4 | Шнек (477359204301) | |
| 11 | А***0 | Рассеиватель | |
| 12 | А***2 | Втулка | |
| 13 | 5***7 | Пружина | |
| 14 | Ш***1 | Шайба С. 18.01.019 ГОСТ 11371 | |
| 15 | А***2 | Крышка (477359200210) | |
| 16 | 4***4 | Втулка | |
| 16 | К***8 | Кольцо СП-28-17-3,5 ГОСТ 6308 | |
| 17 | Б***2 | Болт М8-6gх30.58.019 ГОСТ 7802 | |
| 18 | А***А | Воронка | |
| 19 | Ш***7 | Шплинт 5х80.019 ГОСТ 397 | |
| 20 | А***5 | Шарнир | |
| 21 | А***1 | Вал (477359204004) | |
| 22 | А***8 | Скоба (477359203908) | |
| 23 | А***3 | Втулка (477359201703) | |
| 24 | С***1 | Штифт (478335057103) | |
| 25 | А***5 | Шнек | |
| 26 | О***о | Окно | |
| 27 | А***0 | Кронштейн (477359200903) | |
| 28 | А***4 | Болт откидной | |
| 29 | Ш***2 | Шайба 12.65Г.019 ГОСТ 6402 | |
| 30 | Ш***1 | Шайба С. 12х2.01.019 ГОСТ 11371 | |
| 31 | Г***5 | Гайка М12-6Н.6.019 ГОСТ 5915 | |
| 32 | А***0 | Поддон (477359201109) | |
| 33 | Б***8 | Болт М8-6gх20.58.019 ГОСТ 7798 | |
| 34 | А***0 | Козырек |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
