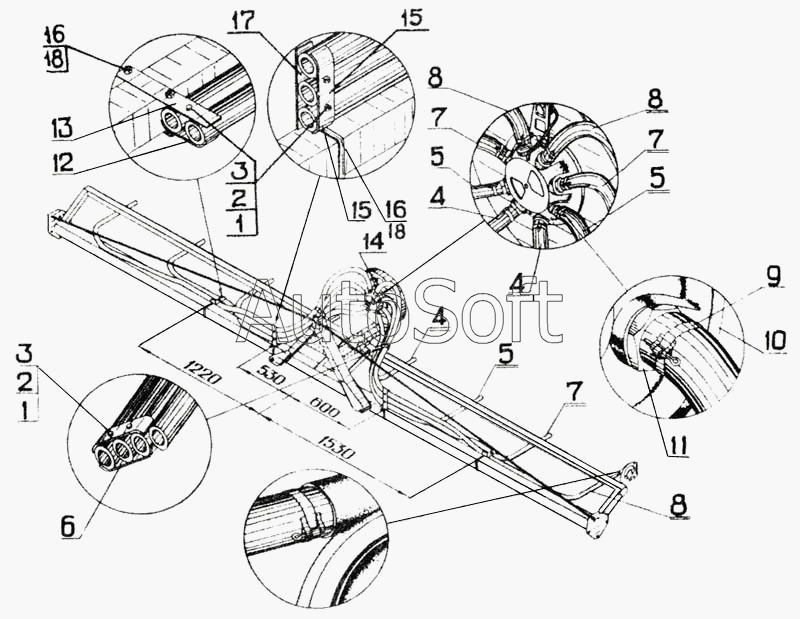

Каталог запасных частей к технике: Красная Звезда СУПН-8. Схема расположения воздуховодов
10
18
18
17
16
16
15
15
14
13
12
11
11
1
1
9
8
8
8
7
7
7
6
5
5
5
4
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***6 | Болт М8-6gх70.58.019 ГОСТ 7796 | |
| 2 | Г***5 | Гайка М8-6Н.6.019 ГОСТ 5915 | |
| 3 | Ш***2 | Шайба 8.65Г.019 ГОСТ 6402 | |
| 4 | С***1 | Воздуховод L = 1400±20 | |
| 5 | С***1 | Воздуховод L = 1900±20 | |
| 6 | С***1 | Скоба | |
| 7 | С***2 | Воздуховод L = 2500±30 | |
| 8 | С***3 | Воздуховод L = 3700±30 | |
| 9 | С***0 | Хомут | |
| 10 | С***1 | Раструб | |
| 11 | С***7 | Пробка | |
| 11 | С***4 | Штуцер | |
| 12 | С***2 | Скоба | |
| 13 | С***4 | Планка | |
| 14 | Т***0 | Тягомер мембранный показывающий ТмМП-100 ТУ 25-02-1730 | |
| 15 | С***1 | Скоба | |
| 16 | 4***3 | Скоба 2М10х92х1 05/30.56.Ц9хр | |
| 17 | С***4 | Планка | |
| 18 | Г***5 | Гайка М10-6Н.6.019 ГОСТ 5915 |
