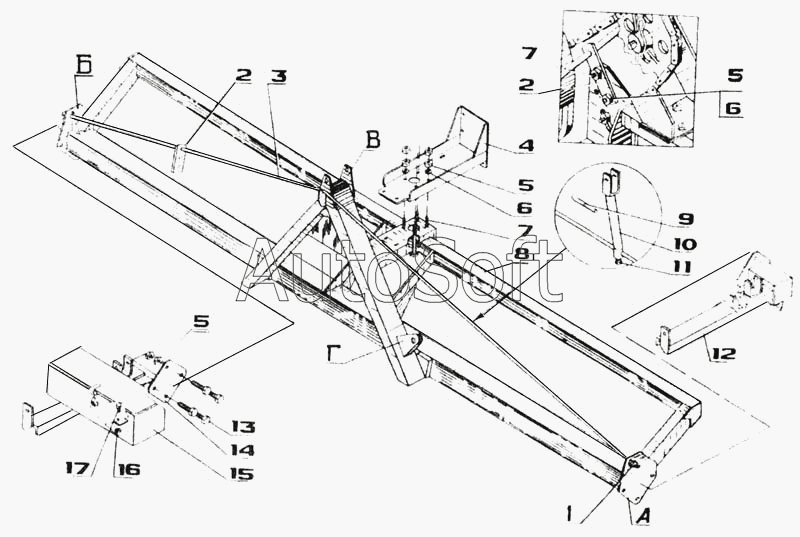

Каталог запасных частей к технике: Красная Звезда СУПН-8. Рама СУПА 00.1250 сеялки СУПН-8
1
2
2
3
3
4
5
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***5 | Гайка М16-6Н.6.019 ГОСТ 5915 | |
| 2 | С***3 | Планка | |
| 3 | С***3 | Шпренгель | |
| 3 | С***1 | Шпренгель | |
| 4 | С***0 | Кронштейн | |
| 5 | Г***5 | Гайка М12-6Н.6.019 ГОСТ 5915 | |
| 6 | Ш***1 | Шайба С 12.01.10.019 ГОСТ 11371 | |
| 7 | Б***6 | Болт М12-6дх30.66.019 ГОСТ 7796 | |
| 8 | С***0 | Рама | |
| 8 | С***0 | Рама | |
| 9 | С***А | Замок | |
| 10 | С***0 | Кронштейн | |
| 11 | С***3 | Винт (477310252007) | |
| 12 | С***0 | Кронштейн | |
| 13 | Б***6 | Болт М12-6дх45.66.019 ГОСТ 7796 | |
| 14 | С***0 | Кронштейн | |
| 15 | С***6 | Ящик инструментальный | |
| 16 | Г***5 | Гайка М10-6Н.6.019 ГОСТ 5915 | |
| 17 | Б***6 | Болт М10-6дх20.58.019 ГОСТ 7796 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
