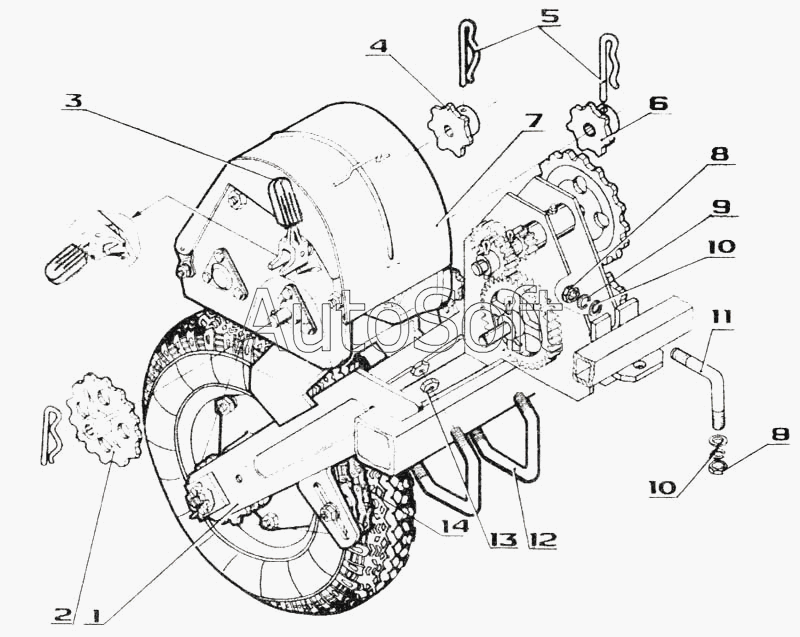

Каталог запасных частей к технике: Красная Звезда СУПН-8. Колесо ССГ 00.1650
1
2
3
4
5
6
7
8
8
9
10
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***0 | Кронштейн (478335056105) | |
| 2 | Н***2 | Звездочка 31.75х14х18 | |
| 3 | С***0 | Рукоятка (478311067407) | |
| 4 | Н***1 | Звездочка 31.75-7-18Ш-1Б ОСТ 23.2.45 | |
| 5 | С***2 | Шплинт пружинный | |
| 6 | Н***1 | Звездочка 31.75-7-18Ш-1Б ОСТ 23.2.45 | |
| 7 | С***0 | Механизм передач | |
| 8 | Г***5 | Гайка М12-6Н.6.019 ГОСТ 5915 | |
| 9 | Ш***2 | Шайба 12.65Г.019 ГОСТ 6402 | |
| 10 | Ш***1 | Шайба С 12х2.01.10.019 ГОСТ 113771 | |
| 11 | 4***9 | Скоба 5М12х75х75/30.56.Ц9хр ОСТ 23.2.10 | |
| 12 | 4***9 | Скоба ЗМ16х131х115/40.56.Ц9хр ОСТ 23.2.10 | |
| 13 | Г***5 | Гайка М16-6Н.6.019 ГОСТ 5915 | |
| 14 | С***0 | Цепь шаг = 31.75, 44 звена |
